Терморегуляторы универсальные с таймером ТРТ-40 DIN - 55 град.С + 125 град.С для автоклава

Терморегуляторы универсальные интервальные ТРТ-40  предназначены для измерения температуры датчика и коммутации исполнительного устройства в нескольких временных интервалах.

       Основные технические характеристики.

1.Рабочий диапазон температур, °С                              -55÷125

2.Абсолютная погрешность измерения, °С                      ± 0.5

3.Точность поддержания в диапазоне -9.9÷99.9 °С            ±0.1

4.Точность поддержания в остальном диапазоне, °С         ±1.0

5.Количество временных интервалов                                       8

6.Длительность каждого интервала, мин                                       0÷999

7.Режимы работы                             циклический, однократный

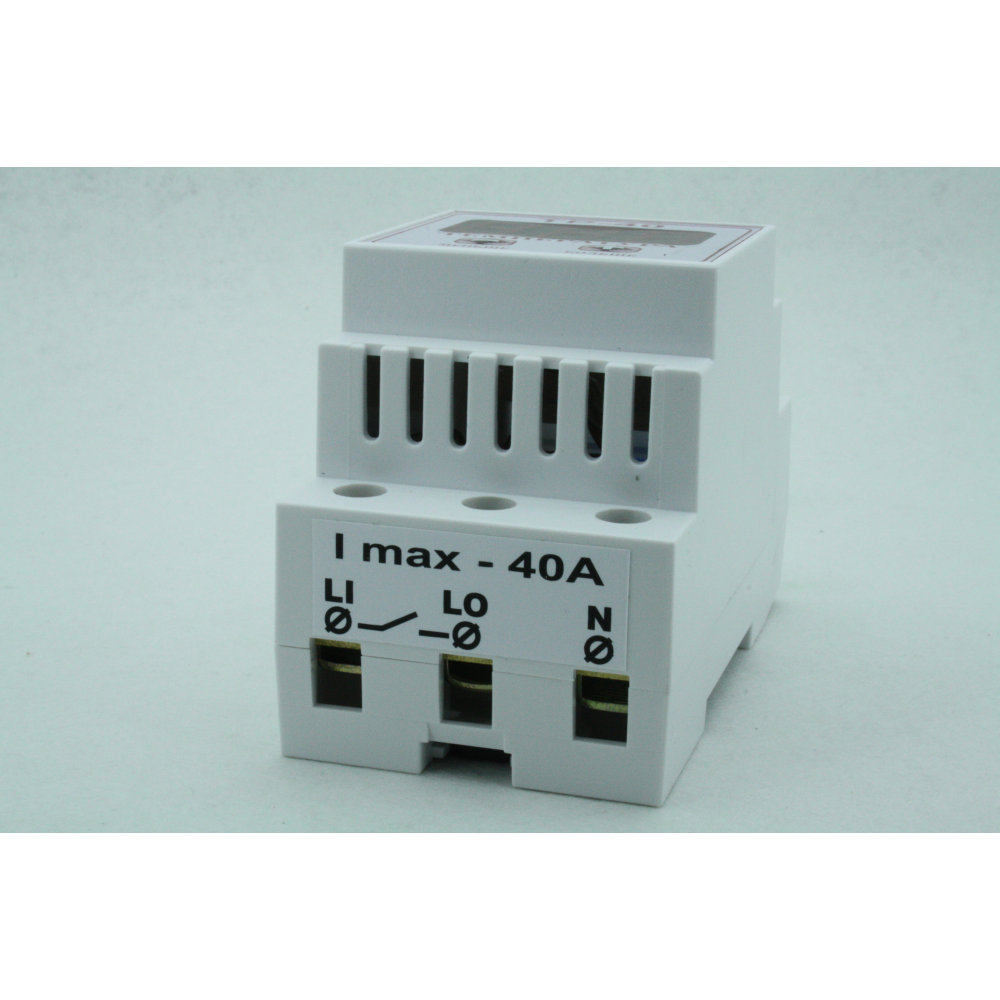

8.Максимальный ток исполнительного устройства, А       40

9.Напряжение питания терморегулятора, В                 220±70

Принцип действия.

            Терморегулятор проводит непрерывный опрос датчика температуры и выводит полученное значение на цифровой индикатор. В каждом цикле измеренное значение сравнивается с уставками температуры. В зависимости от результата проводится коммутация исполнительного устройства. Отключение нагрузки сопровождается прерывистым режимом работы индикатора.

    Имеется восемь временных интервалов, в течение которых температура удерживается в заданных значениях. Каждые 15 секунд индикатор высвечивает номер текущего интервала в виде «P-N» в течение трех секунд, где N-номер текущего интервала. В качестве исполнительных устройств могут применяться различные приборы с сетевым питанием – нагреватели, кондиционеры, тепловентиляторы, устройства “Теплый пол”, инкубаторы и т.п.

            Терморегулятор имеет независимую установку температур включения и выключения исполнительных устройств. Это позволяет использовать его для решения различных задач:

            - нагрев – температура включения исполнительного устройства меньше температуры его отключения;

            - охлаждение – температура включения исполнительного устройства больше температуры его отключения.

            Существуют два режима работы:

            - циклический – по окончании последовательности интервалов терморегулятор переходит к выполнению начального;

            - однократный – по окончании последовательности интервалов терморегулятор переходит в режим останова.

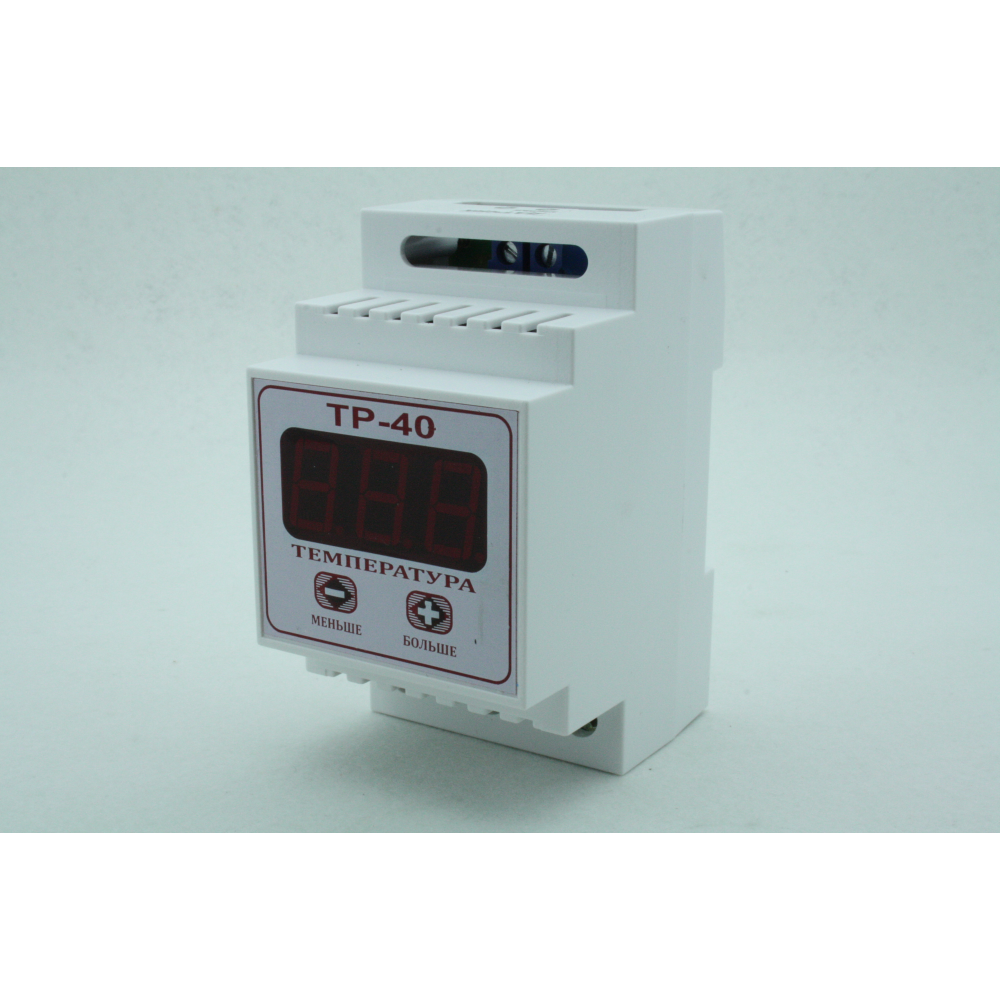

            Ввод значений времени и температуры осуществляется при помощи кнопок « + » и « - » на передней панели терморегулятора. Введенные значения сохраняются в энергонезависимой памяти.

Настройка режимов.

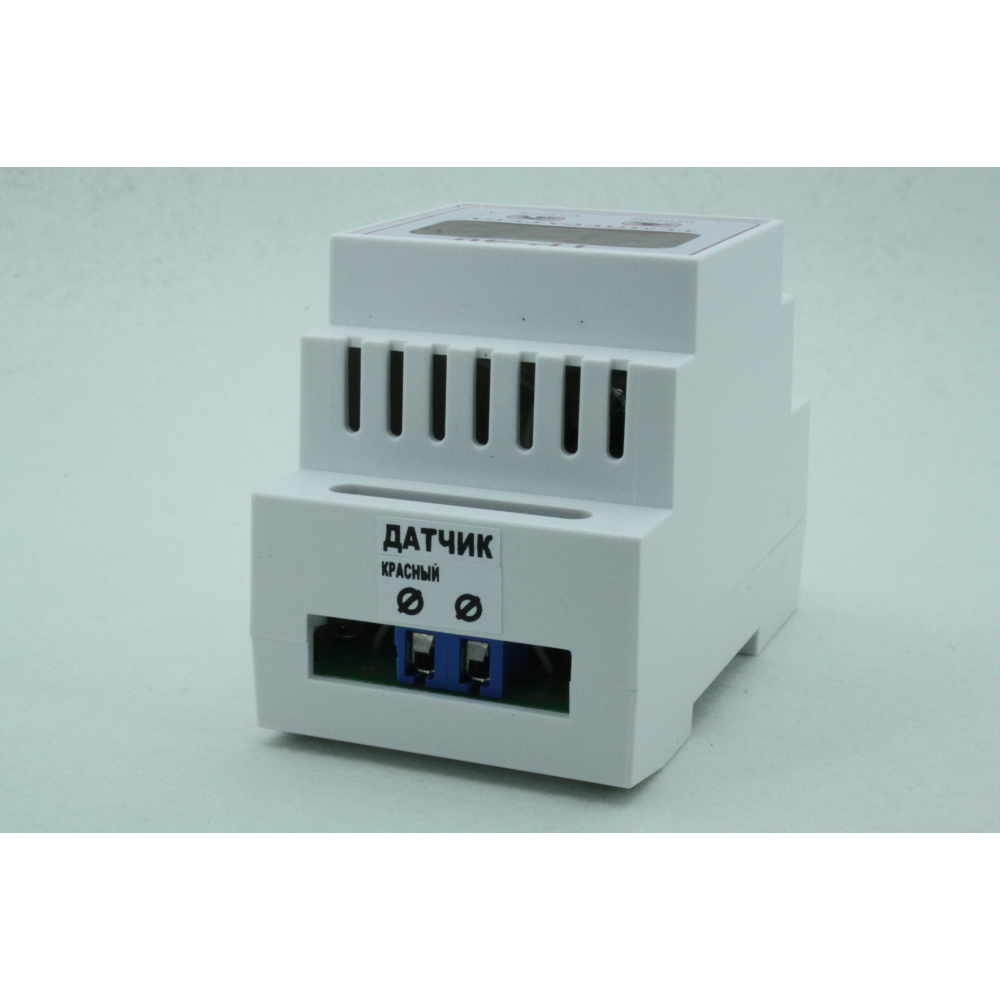

Присоединить датчик температуры согласно цветовой маркировке. Присоединить терморегулятор к сети. Для изменения режима циклический на однократный и наоборот необходимо нажать и удерживать кнопку « - » течение более 5 секунд. Установленный режим изменится на противоположный. Информация на индикаторе в виде «trt-40-cycl» или «trt-40-syng» в форме бегущей строки соответственно для циклического или однократного режима, после чего терморегулятор перейдет в состояние останова. Информация на индикаторе «OFF».

Для изменения показаний индикатора «время-температура» необходимо нажать и удерживать кнопку « + » течение более 5 секунд. В режиме «время» на индикаторе высвечивается количество минут до окончания текущего интервала.

Настройка параметров.

Перед настройкой регулятора внимательно ознакомьтесь с процедурой. Рекомендуется заранее подготовить на бумаге весь перечень необходимых значений в нужном порядке.

1. Нажать и отпустить обе кнопки.

2. Терморегулятор перейдет на ввод времени интервала. Информация на индикаторе в форме бегущей строки «LOAD  PERIOD-N», где «N» – номер текущего интервала от 0 до 7. Затем индикатор покажет ранее установленное значение. Кнопками « + » и « - » установить необходимое значение в диапазоне 0÷999 минут. Длительное нажатие кнопки приводит к ускорению изменений значения.

3. Через пять секунд после последнего нажатия кнопок терморегулятор перейдет в состояние установки температуры включения. Информация на индикаторе  «LOAD  T-ON-N». Затем индикатор покажет ранее установленное значение. При помощи кнопок « + » или « - » установить необходимое значение в диапазоне -55÷125°С.

4. Через пять секунд после последнего нажатия кнопок терморегулятор перейдет в состояние установки температуры отключения. Информация на индикаторе «LOAD T-OFF-N». Порядок действий аналогичен установке температуры включения.

5. Через пять секунд после последнего нажатия кнопок терморегулятор перейдет на ввод времени следующего интервала. Повторить п.п. 2÷4 для всех необходимых значений. Если требуемое количество интервалов менее восьми, для остановки ввода необходимо установить время равное нулю.

6. Через пять секунд после последнего нажатия кнопок терморегулятор перейдет в состояние останова. На этом процесс настройки заканчивается.

Для запуска в работу с начального интервала необходимо кратковременно нажать кнопку « + ».

В любой момент терморегулятор можно перевести в состояние останова, кратковременным нажатием кнопки « - ». Текущее состояние фиксируется в энергонезависимой памяти и восстанавливается после сбоев в сети питания.

Проблемы с датчиком.

В случае обрыва шлейфа датчика терморегулятор переходит в состояние останова. Информация на индикаторе «ОБРЫВ СЕНСОРА».

 При неправильном подключении шлейфа датчика индикатор покажет «ПЕРЕВЕРНУТ».
