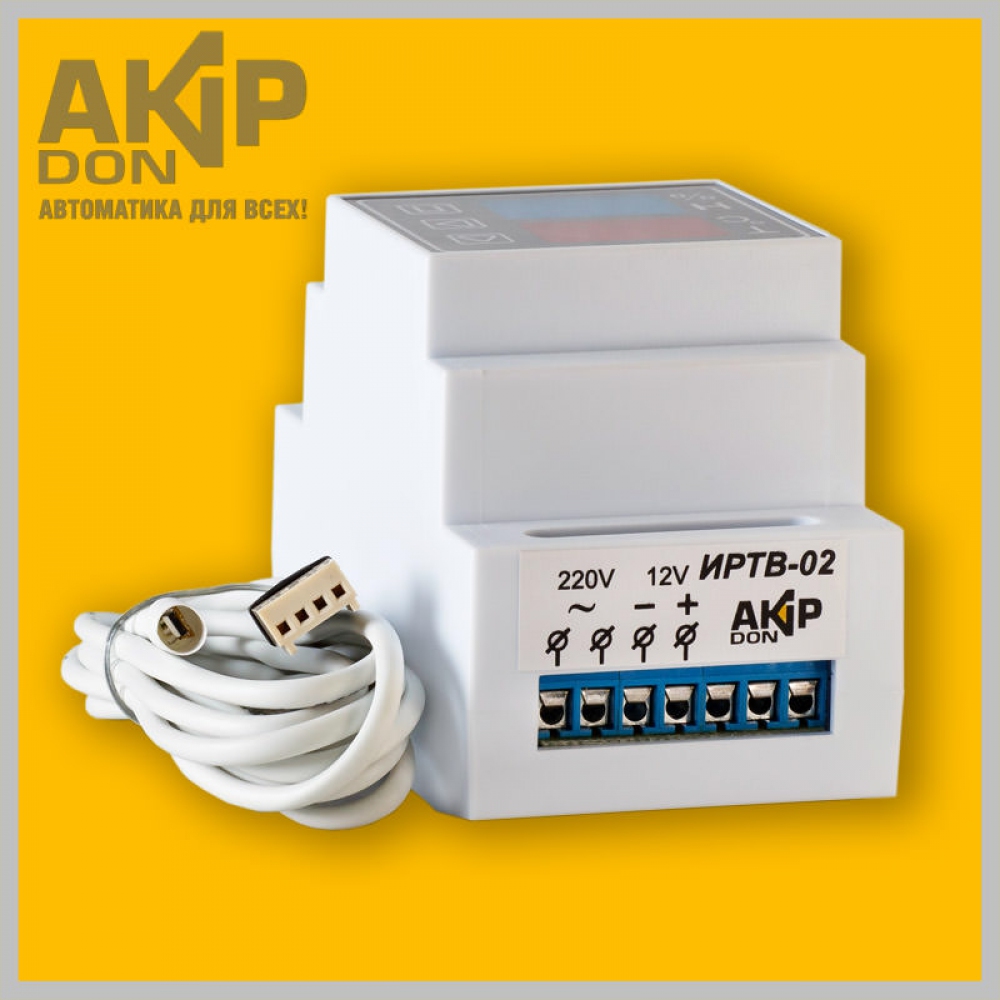

Измеритель-регулятор температуры и влажности ИРТВ-02 (Si) универсальный с комбинированным датчиком

Измеритель-регулятор температуры и относительной влажности ИРТВ-02 предназначен для регулирования температуры и влажности в различных технологических процессах, с их одновременным отображением на двух экранах.

Измерение влажности и температуры с точностью до 0.1, монтаж на din-рейку, максимальная мощность подключаемой нагрузки – до 3,5 кВт (16А). Питание 220 V AC или 12 V DC.

Описание

Измеритель-регулятор температуры и относительной влажности ИРТВ-02 предназначен для регулирования температуры и влажности в различных технологических процессах.

Работа прибора может быть настроена как на нагрев, так и на охлаждение; как на увлажнение, так и на осушение. Измерение влажности и температуры осуществляется высокотехнологичным емкостным датчиком Si7021-A20 производства фирмы Silicon Labs. Он удобен в эксплуатации и позволяет измерять температуру и влажность с разрешающей способностью до 0,1.

Прибор одновременно индицирует на 2 экранах красного и синего цвета значения температуры и влажности, что значительно упрощает контроль этих величин.

Регулятор ИРТВ-02 может применяться в теплицах, в расстоечных шкафах, в помещениях для выращивании грибов, в различных хранилищах, сушильных камерах, холодильных и морозильных камерах, бытовых и производственных помещениях, и др.

Прибор ИРТВ-02 монтируется на 35-мм din-рейку, а к нему в зависимости от потребности подключаются устройства, повышающие или понижающие температуру (суммарный ток нагрузки не более 16 Ампер, то есть мощность не более 3,5 кВт), а также повышающее или понижающее влажность (ток нагрузки не более 10 Ампер, то есть мощность не более 2,2 кВт).

Так, для повышения температуры могут использоваться ТЕНы, масляные или инфракрасные обогреватели, и даже лампы накаливания (небольшой суммарной мощности). Для понижения температуры можно подключить кондиционер или холодильную установку. Для понижения влажности может использоваться система вентилирования, вытяжка. Для повышения влажности к прибору могут быть подключены ультразвуковые увлажнители, подогреваемые тэнами ёмкости с водой, клапаны форсунок-распылителей, клапаны подачи воды для смачивания ткани, прокачивающий воздух через воду компрессор, парогенераторы, и т.д.

Основным преимуществом обновленного ИРТВ-02 является используемый в нем датчик Si7021-A20 широко известного производителя Silicon Labs. Его отличительная особенность – работа в экстремальных условиях низких температур и повышенной влажности. В отличие от большинства аналогов, Si7021-A20 снабжен специальным фильтром, значительно уменьшающим доступ воды к чувствительным элементам. Кроме того, датчик может сам себя подогревать, что позволяет ему долговременно функционировать в условиях повышенной влажности (более 80%), а также измерять влажность при отрицательных температурах. (однако, при использовании подогрева датчика измерение им температуры осуществляется некорректно).

Тем не менее, в любом случае датчик следует обезопасить от прямого попадания воды (например, при использовании форсунок-распылителей), от затекания и скапливания конденсата. Также датчик чувствителен к парам спирта и другим химическим загрязнителям.

Терморегулятор – регулятор влажности ИРТВ-02 имеет настройки температуры, которую надо поддерживать, и гистерезиса (то есть разности температур между включением и выключением нагрузки, благодаря чему можно задать более широкий температурный “коридор” и избежать чрезмерно частого срабатывания реле), а также настройки влажности и гистерезиса влажности.

Прибор можно настроить как на режим нагрева (включение нагревательного прибора при падении температуры ниже заданной), так и на режим охлаждения (включение охладительного прибора при поднятии температуры выше заданной). Аналогично и для регулировки влажности – на режим увлажнения или осушения.

В случае необходимости, показания температуры и влажности можно откорректировать по эталонным.

ИРТВ-02 может работать с питанием как от 220 Вольт переменного тока, так и от 12 Вольт постоянного. При наличии одновременно подключенного и такого, и такого питающего напряжения, основное питание берется от сети 220V, а 12V задействуется только при его исчезновении (в качестве резервного питания).

Для более точного измерения и контроля температуры и относительной влажности воздуха в сложных условиях (постоянная повышенная влажность, загрязненность, запыленность) рекомендуется использовать прибор ИРТВ-01.

Характеристики

Разрешающая способность 0,1 °С, 0,1 % RH

Диапазон измеряемой влажности 00,0 – 99,9 % RH

Погрешность измерения влажности не более ± 3% RH

Диапазон измеряемой температуры от -40,0 до +125,0 °C

Погрешность измерения температуры 0,4 °С

Максимальный коммутируемый ток при cos φ =1 16 Ампер

Коммутируемый ток реле температуры 16 Ампер

Коммутируемый ток реле влажности 10 Ампер

Длина соединительных проводов датчика 1,5 м, удлинение до 30м

Напряжение питания прибора от 85 до 265 Вольт 50 Гц, 12 Вольт DC, 220 Вольт AC

Потребляемая мощность не более 3 Ватт

Способ монтажа (подключения) DIN-рейка

Габаритные размеры 5 х 9 х 6,5 см (эквивалент 3 стандартных токовых автомата)
