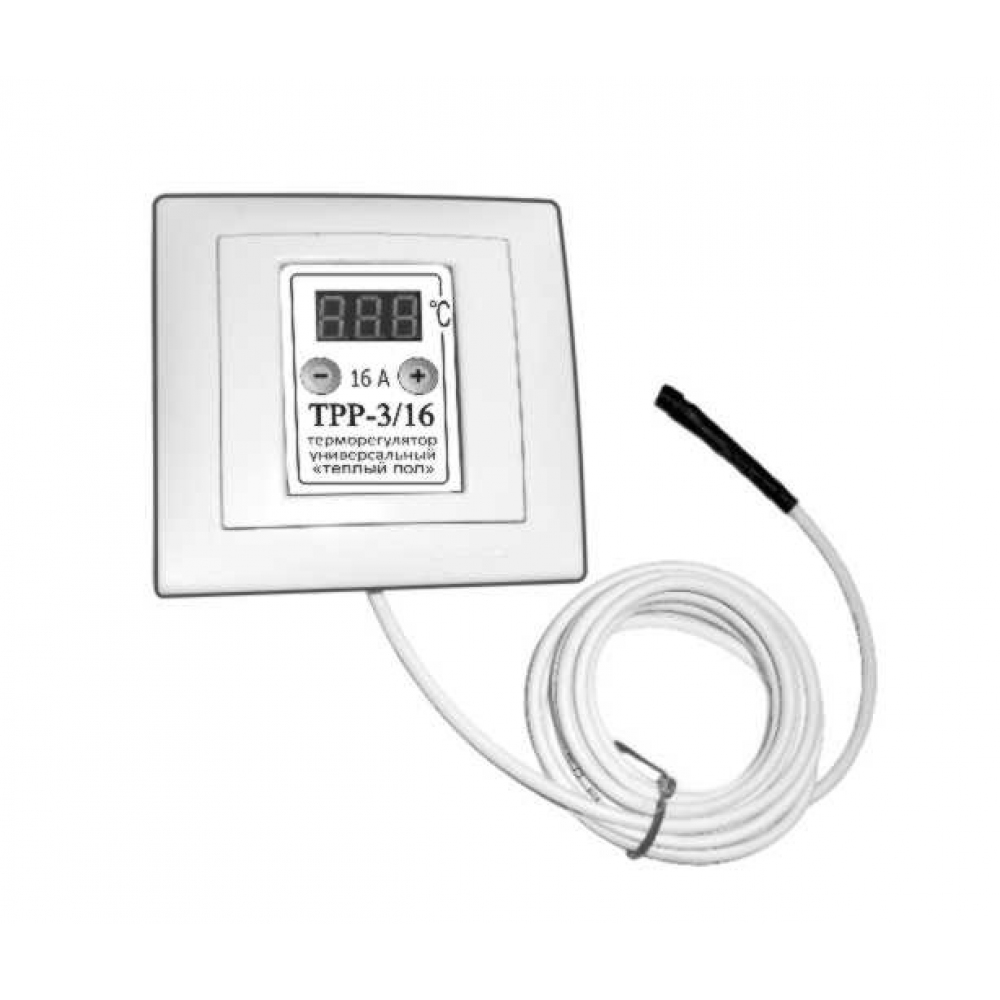

ТРР-3/16 Терморегулятор универсальный «теплый пол» электронный

Терморегулятор ТРР-3/16 предназначен для управления работой системы электрического теплого пола, а также может использоваться как универсальный терморегулятор для поддержания температуры в заданном диапазоне.

Его использование позволяет подавать напряжение на нагревательные секции только тогда, когда это необходимо для поддержания теплового комфорта в помещении и способствует экономии электроэнергии.

Условия эксплуатации

1.Не подключать нагрузку суммарной мощностью выше 3,5 КВА.

2.Использовать в сухих помещениях, не допускать попадания влаги внутрь корпуса.

3.Не погружать термодатчик без защитных чехлов в химически активную среду.

4.Не использовать с поврежденным корпусом.

Технические параметры

Напряжение питания . . . . . . . . . . 220В ± 10%

Потребляемая мощность. . . . . . . . . < 3 Вт

Max ток подключаемой нагрузки. . . . . 16 А

Пределы регулируемой температуры . . . -55°С … +125°С

Дискретность измерения температуры . . 0,1°С

Погрешность измерения в рабочем диапазоне, не более. . ±0,1°С

Датчик температуры . . . . . . . . . . DS18B20

Габариты (без датчика) . . . . . . . . 86x82x48 мм

Подключение

Терморегулятор монтируется в стандартную коробку, предназначенную для монтажа электрических розеток и выключателей.

Подключить входные и выходные провода (сечением не менее 2,5 мм2 для 16 А) соответственно обозначениям на этикетках устройства.

Не производить подключение под напряжением!

Если неправильно подключены провода “фаза” и “ноль”, возможно поражение электрическим током при повреждении термодатчика, т. к. он гальванически не развязан с сетью питания 220 В. Подключить выводы термодатчика («+» - красный провод, «-» - провод другого цвета).
