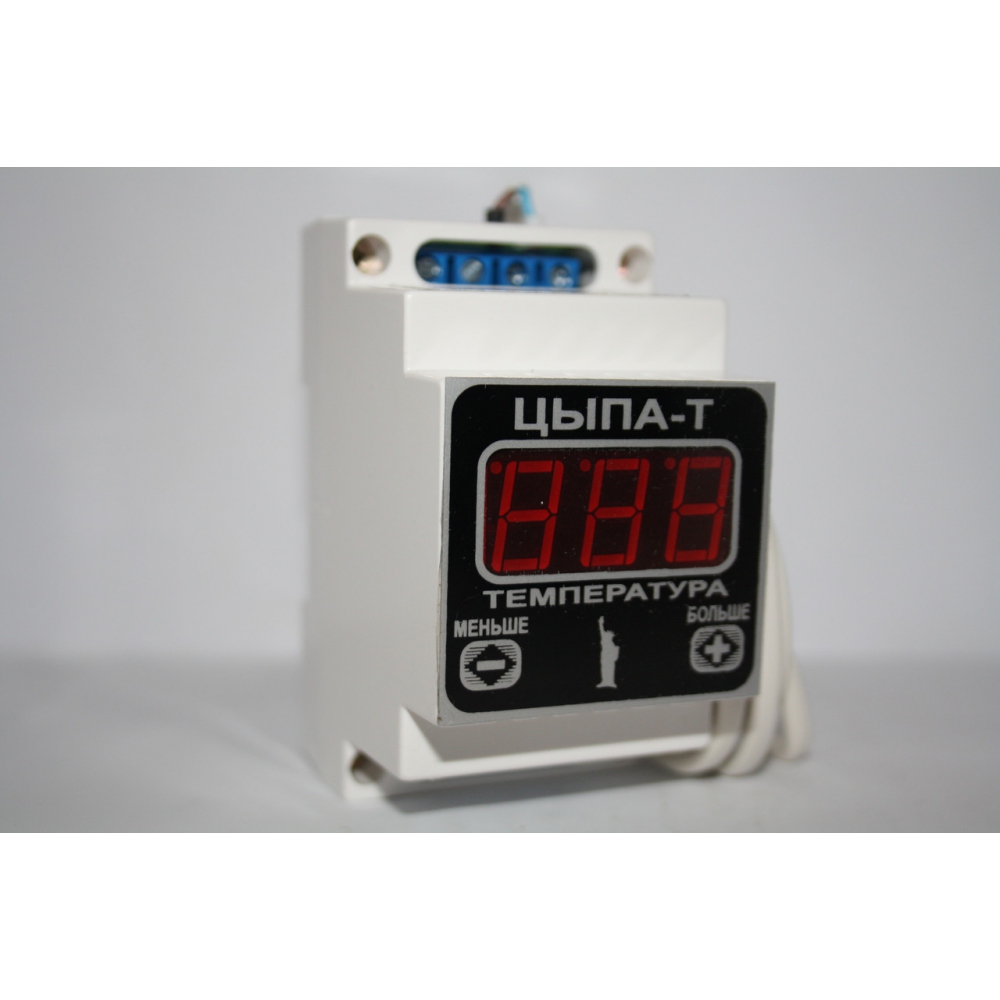

Терморегулятор для инкубатора ЦЫПА-Т со встроенным таймером на DIN-рейку

Назначение

Терморегулятор предназначен для поддержания с высокой точностью заданной температуры в инкубаторе. Встроенный таймер позволяет задействовать механизм поворота лотков с закладкой. Измеритель влажности позволяет контролировать верное течение процесса инкубации.

Технические характеристики

1. Напряжение питания, В 220±70

2. Максимальная мощность нагревателя, Вт 1500

3. Диапазон измеряемой температуры, °С -55÷125

4. Диапазон регулируемой температуры, °С -55÷125

5. Точность поддержания температуры, °С 0,1

6. Диапазон установок интервалов, мин 0÷255

7. Дискретность установки интервалов, мин 1

8. Диапазон установок длительности, сек 0÷255

9. Дискретность установки длительности, сек 1

10.Максимальный коммутируемый ток, А 16

Устройство терморегулятора

Терморегулятор представляет собой микропроцессорный автомат с бесконтактной системой регулирования температуры. Использование в терморегуляторе калиброванного датчика позволяет обходиться без дополнительного термометра. Плавная подача напряжения питания на нагреватель позволяет избежать преждевременного перегорания ламп накаливания.

Встроенный таймер имеет выход типа “сухой контакт”, что позволяет применять различные схемы подключения механизма поворота лотков с закладкой.

Принцип действия

Терморегулятор проводит непрерывный опрос датчика температуры и выводит полученное значение на цифровой индикатор. В каждом цикле измеренная температура сравнивается с установленным значением. В зависимости от результата проводится переключение нагревателя.

Встроенный таймер проводит отсчет времени и при достижении установленного значения переключает выходные контакты. Ввод значений температуры и времени осуществляется при помощи кнопок «БОЛЬШЕ» и «МЕНЬШЕ» на передней панели. Введенные значения сохраняются в энергонезависимой памяти.

Ввод параметров

1. Присоединить сетевой провод к клеммам «СЕТЬ» терморегулятора. Присоединить датчики к клеммам согласно цветовой маркировке наконечников: «К»-красный, «З»-зеленый, «Б»-белый.

2. Присоединить терморегулятор к сети. После появления на индикаторе значения текущей температуры нажать и отпустить обе кнопки.

3. Терморегулятор перейдет в режим ввода температуры. Информация на индикаторе «ГРАДУСЫ». Затем отобразится установленное значение. Кнопками «БОЛЬШЕ» и «МЕНЬШЕ» установить необходимую температуру. Длительное удержание кнопки приводит к ускоренному изменению значений.

4. Через пять секунд после последнего нажатия на кнопку терморегулятор перейдет к установке интервала таймера. Информация на индикаторе «PERIOD». Установить нужное значение. Диапазон возможных значений 1÷255 минут. При установке значения 0 минут таймер отключается.

5. Через пять секунд после последнего нажатия кнопок терморегулятор перейдет в режим установки длительности включенного состояния. Информация на индикаторе «PULSE». Кнопками установить необходимое значение. Диапазон изменения значений 1÷255 секунд. При установке значения 0 таймер начнет отрабатывать одинаковые значения включенного и отключенного состояния, равные установленным в режиме «PERIOD».

6. Через пять секунд после последнего нажатия кнопок терморегулятор перейдет в рабочий режим.

Порядок эксплуатации

В качестве нагревателя рекомендуется использовать несколько ламп накаливания 220В 60Вт. Датчики не должны располагаться в непосредственной близости от нагревателя.

1. Закрепить терморегулятор на DIN-рейке вне объема регулируемой температуры.

2. Присоединить нагреватель к терморегулятору. Присоединить исполнительный механизм поворота лотков к терморегулятору. Присоединить датчики согласно цветовой маркировке.

3. Присоединить терморегулятор к сети. Провести настройку терморегулятора (см. раздел «Ввод параметров»).
