Устройство защиты VP40 электроприборов от перенапряжения в Донецке

Устройство защиты VP 40 предназначается для отключения электроприборов от сети переменного тока напряжением 220 В 50 Гц в случаях изменения напряжения в сети ниже или выше значений, заданных пользователем.

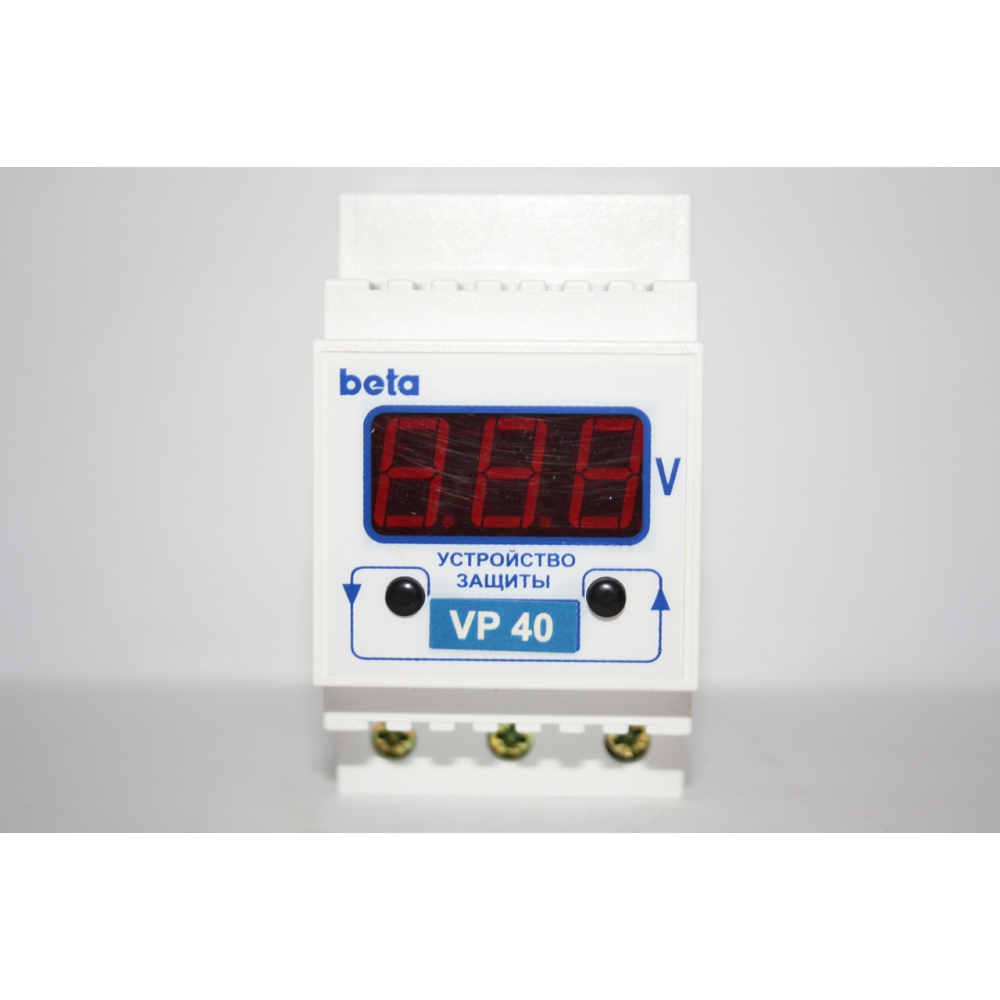

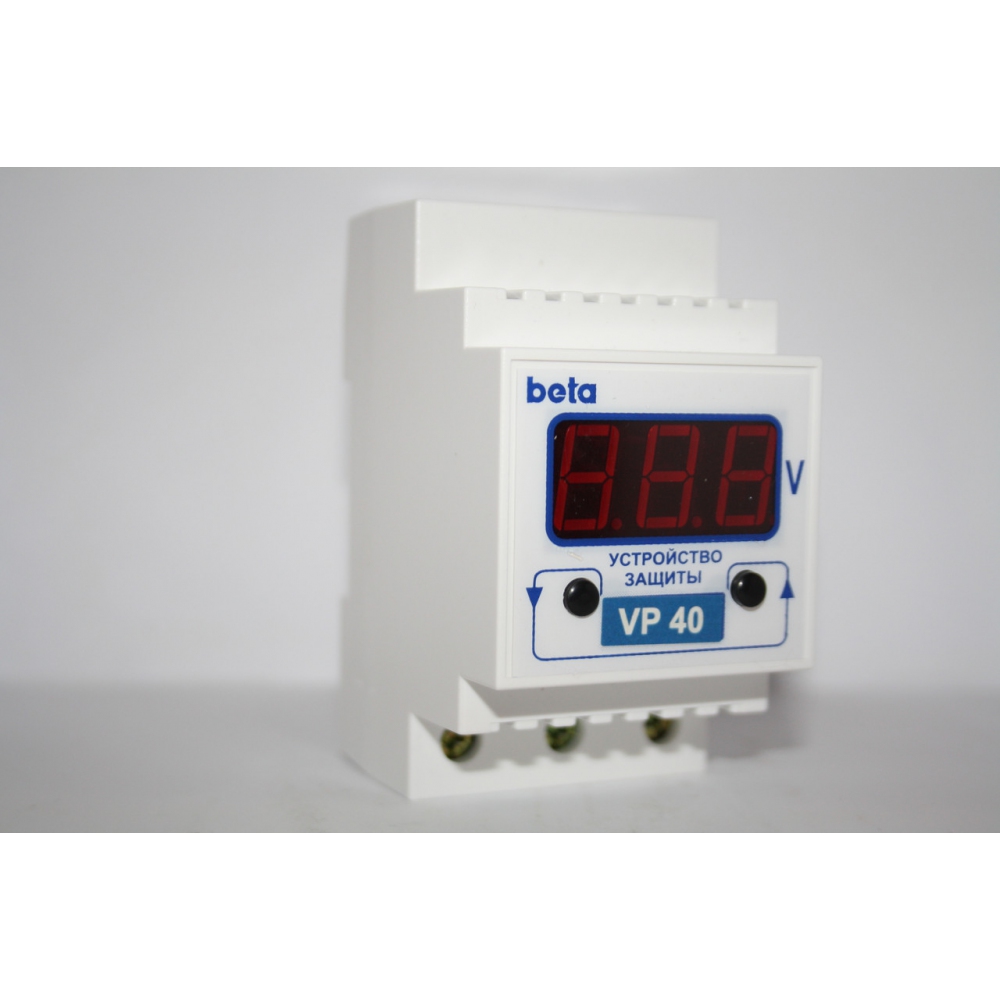

На индикаторе устройства защиты отображается текущее значение напряжения сети.

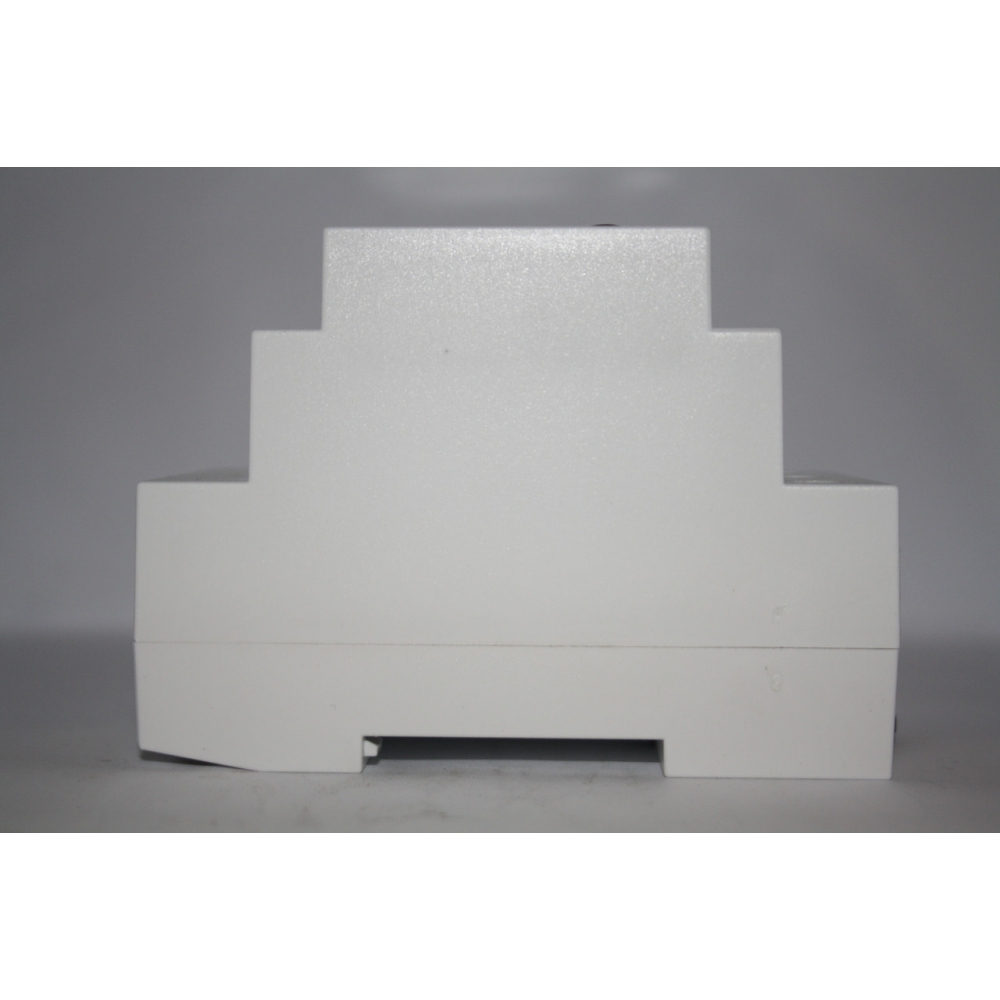

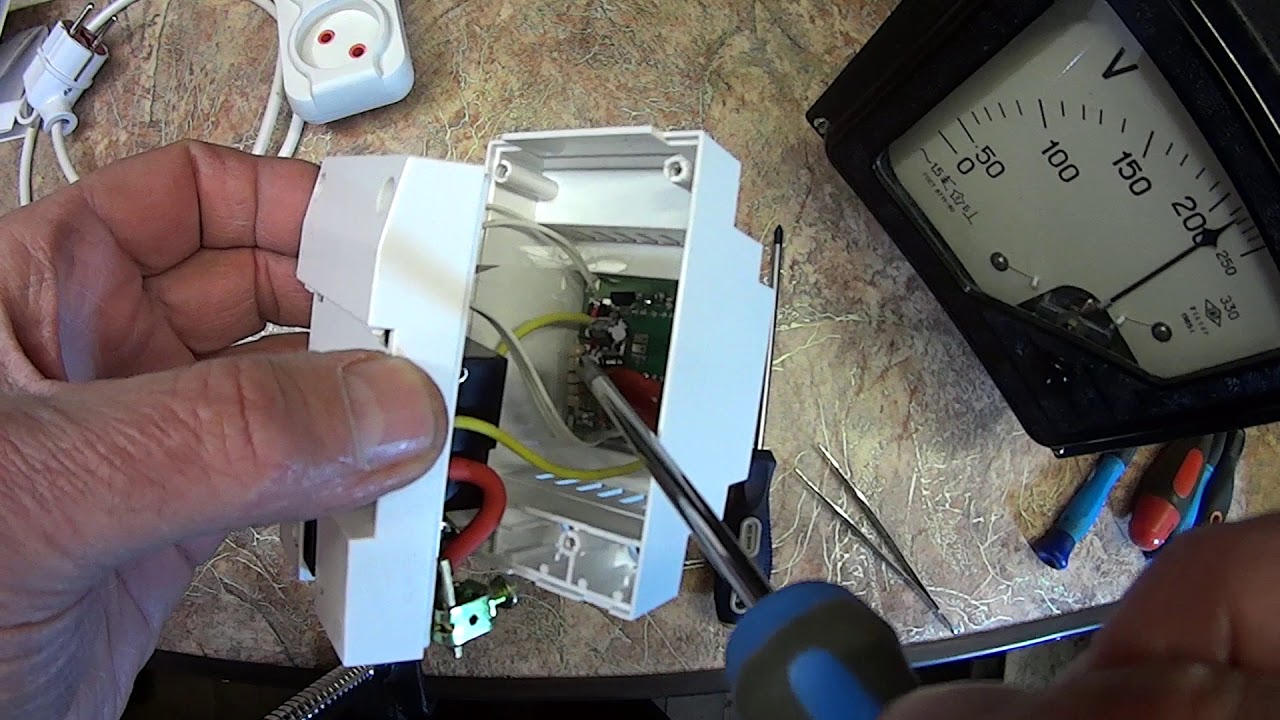

Конструктивно выполнено в корпусе, предназначенном для монтажа на DIN-рейку.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Рабочий диапазон напряжений устройства, В...120 - 380

Максимальный коммутируемый ток, А... 40

Активная потребляемая мощность устройства, КВт < 0,0005

Время срабатывания при превышении напряжения, сек... 0,08

Время срабатывания при понижении напряжения, сек... 1,0

Время включения после аварии, сек... 5 . 255

Диапазон установки нижнего порога напряжения, В... 120 . 200

Диапазон установки верхнего порога напряжения, В... 210 . 300

Термозащита... есть

Габариты, мм 90 х 65 х 52

Масса, кг < 0,23

КОМПЛЕКТ ПОСТАВКИ

Устройство защиты VP 40 (VP 60) , шт. 1    Руководство по эксплуатации, экз. 1    Упаковка, шт. 1

 ПОДГОТОВКА К РАБОТЕ

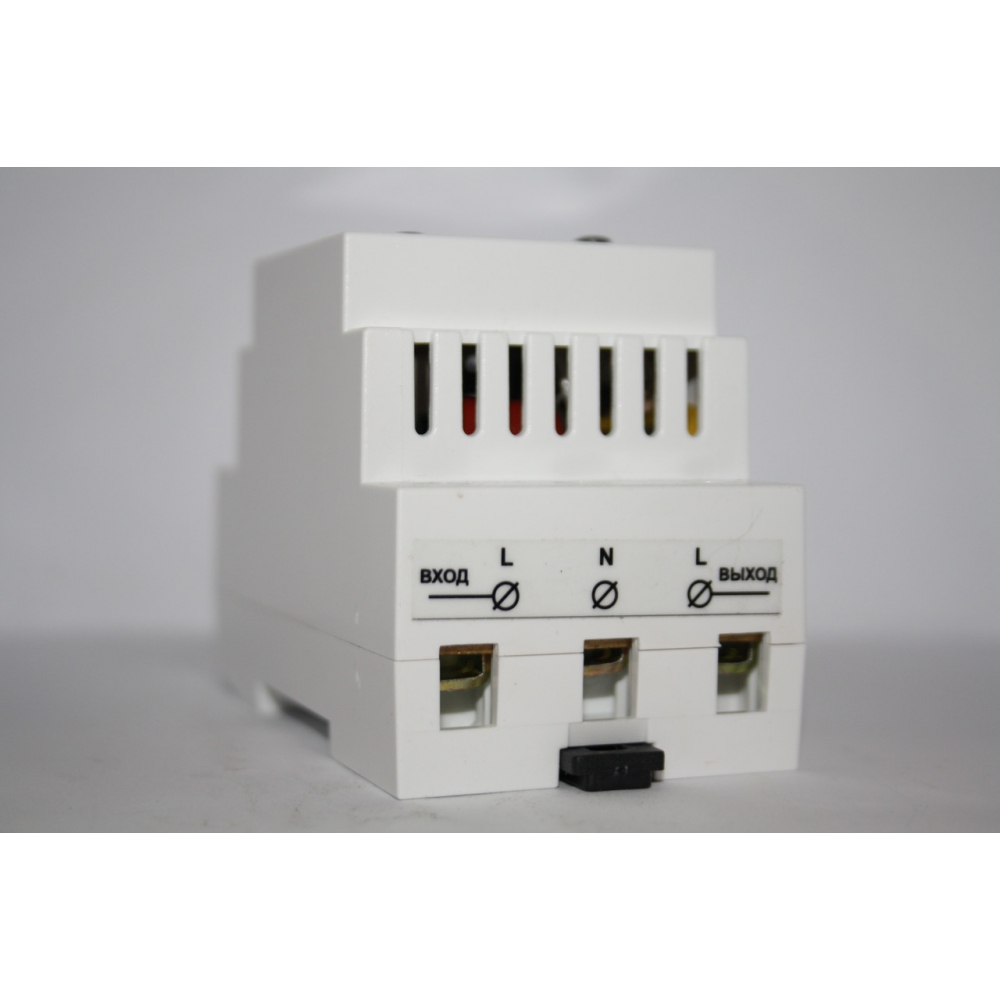

Подключить устройство защиты к сети согласно схеме подключения.

При монтаже провода очистить от изоляции. Зачищенные участки проводов должны быть ровными, без изгибов. Провода вставлять в контактные зажимы без перекосов. Не допускается попадания в зажим участка провода с изоляцией, а так же выступ за пределы зажима оголенного участка.

Затянуть винты. Важно: После выдержки в несколько минут подтянуть соединение еще раз. (При некачественно выполненном соединении происходит перегрев клемм и автоматическое отключение электроприборов от сети).

Устройство защиты VP 40  поставляется с заводскими настройками и сразу готово к работе (см. таблицу).

При необходимости пользователь может самостоятельно изменить следующие параметры защиты: - tir - время задержки включения после восстановления напряжения; - Udn - нижний порог напряжения; - Uup - верхний порог напряжения;

При необходимости изменить параметры на пользовательские, нажать и удерживать кнопку F1 до появления на дисплее надписи tir и отпустить F1. цифровое значение, значение можно изменять кнопками F1 или F2 до нужной величины.

Через несколько секунд после окончания изменений, новые параметры будут записаны в энергонезависимой памяти. Потом повторить, пока на дисплее отобразится надпись Udn, затем цифровое значение, которое так же можно изменять кнопками F1 или F2 до нужного значения.   Таким образом последовательно можно изменить и значение Uup.

При необходимости возврата к заводским настройкам нужно сделать следующее. питание на устройство, нажав и удерживая кнопку F2 до появления надписи dEF (установка заводских параметров), если сразу после появления этой надписи отпустить кнопку , произойдет запись в память устройства параметров изготовителя. Отключить и снова включить в сеть. Таблица рекомендуемых параметров настройки

ПОРЯДОК РАБОТЫ

Устройство защиты VP 40  измеряет напряжение в сети и, если напряжение выйдет за установленные ранее пределы (Udn, Uup), защищаемые электроприборы будут отключены. В режиме отключенных электроприборов цифры на дисплее мигают.

Через время tir, заданное пользователем, при условии нормализации напряжения в сети, электроприборы будут автоматически подключены или будут находиться отключенными от сети до восстановления значения напряжения до допустимого.

Устройство защиты VP 40  имеет встроенную термозащиту и отключает электроприборы в случае перегрева клемм. Перегрев возможен при некачественном подключении к сети, при подключении проводов недостаточного сечения, либо из-за возникших неисправностей устройства VP40 . В это время на дисплее появляется надпись Hot.

Электроприборы будут находиться в отключенном состоянии до перезапуска устройства вручную (длительным нажатием на кнопку F2 до появления на дисплее надписи cLr). Перезапуск вручную возможен только по истечении 5 минут после срабатывания термозащиты.

Предусмотрена функция ручного отключения электроприборов. Для этого необходимо нажать и удерживать кнопку F2 до появления на индикаторе устройства надписи oFF. Для выхода из режима ручного включения электроприборов необходимо нажать и удерживать кнопку F2 до исчезновения надписи oFF

Более подробно о работе с устройством см. файл ТО и ИЭ VP40
