Устройство защиты VP8500 электроприборов от перенапряжения в Донецке

Устройство защиты VP8500 электроприборов от колебаний напряжения в сети 220 В предназначается для отключения электроприборов от сети переменного тока напряжением 220 В 50 Гц в случаях уменьшения или увеличения напряжения в сети ниже или выше значений заданных пользователем.

Устройство позволяет обеспечить подключение резервного автономного электрогенератора.

Отключение электроприборов происходит так же при перегрузке устройства и перегреве клемм.

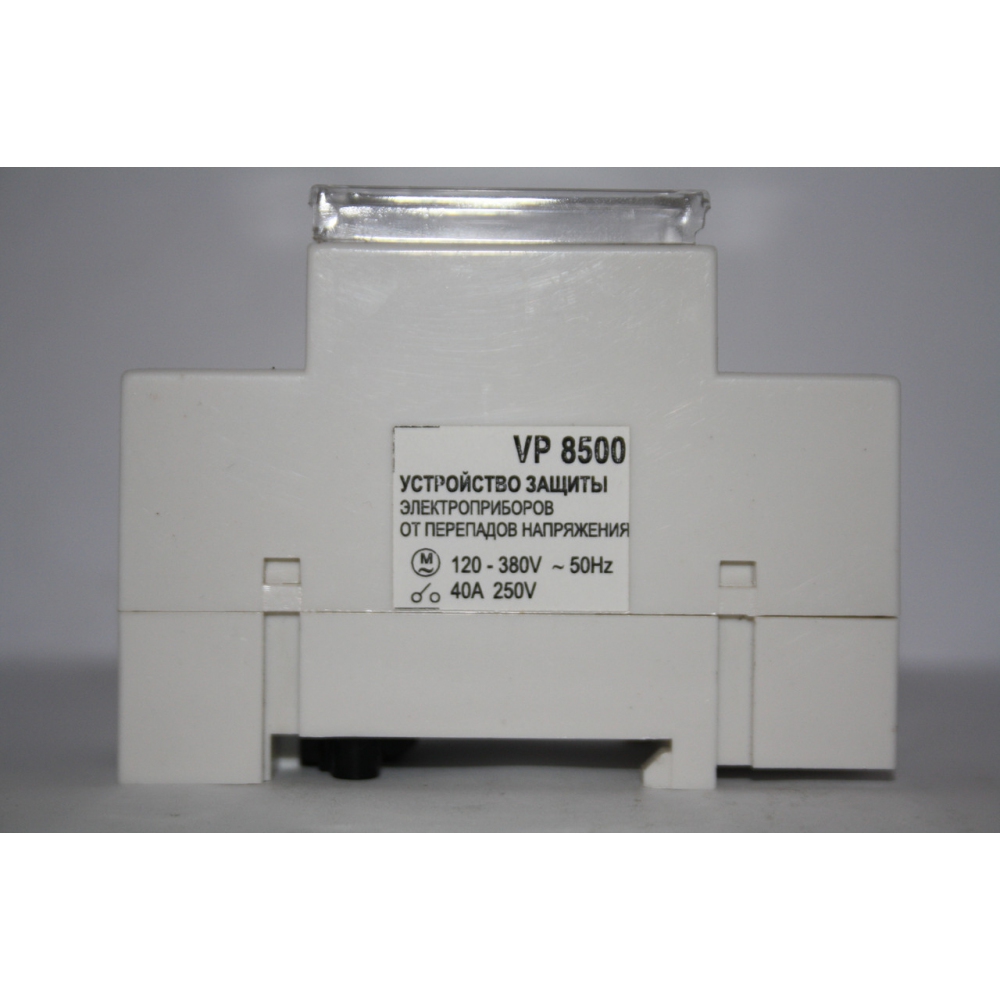

Конструктивно выполнено в корпусе, предназначенном для монтажа на DIN-рейку.

Выпускается в четырех вариантах:

VP3500Е - мощность 3,5 кВт, светодиодный дисплей.

VP3500С - мощность 3,5 кВт, жидкокристаллический дисплей.

VP8500E - мощность 8,5 кВт, светодиодный дисплей.

VP8500C - мощность 8,5 кВт, жидкокристаллический дисплей.

 ТЕХНИЧЕСКИЕ ДАННЫЕ

Рабочий диапазон напряжений устройства, В...120 - 380

Максимальная коммутируемая мощность, кВт... 8,5

Время срабатывания устройства при аварии, сек... 0,08

Погрешность индикации напряжения, %...1

Время включения после аварии, сек... от 1 до 999

Дискретность установки порогов напряжения, В... 1

Защита от перегрузки... есть

Термозащита... есть

Габариты, мм 35 х 86 х 66

Масса, кг < 0,11 (0,13)

КОМПЛЕКТ ПОСТАВКИ

Устройство защиты , шт. 1  Руководство по эксплуатации, экз. 1  Упаковка, шт. 1

 ПОДГОТОВКА К РАБОТЕ

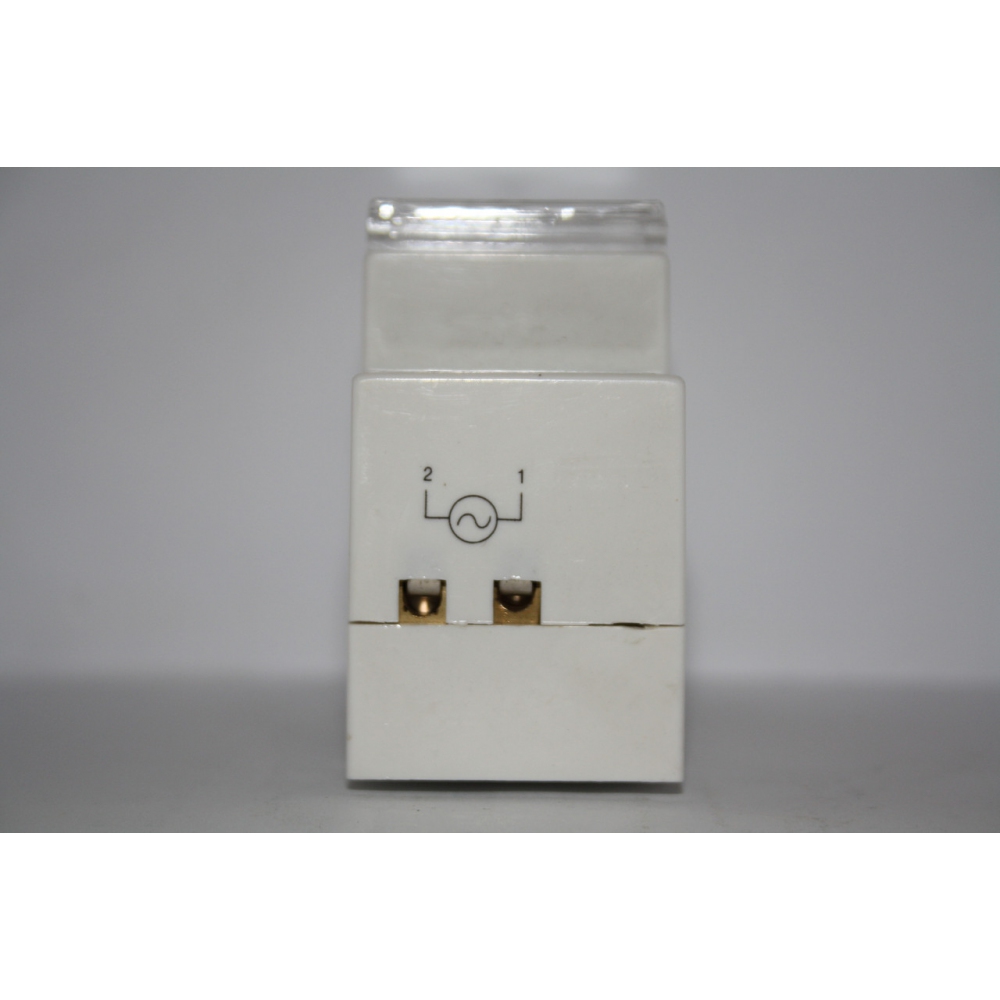

Подключить устройство к сети согласно схеме подключения.

При монтаже провода очистить от изоляции.

Зачищенные участки проводов должны быть ровными, без изгибов. Провода вставлять в контактные зажимы без перекосов. Не допускается попадания в зажим участка провода с изоляцией, а так же выступ за пределы зажима оголенного участка.

Затянуть винты. После выдержки в несколько минут подтянуть соединение еще раз. (При некачественно выполненном соединении происходит перегрев клемм и автоматическое отключение электроприборов от сети).

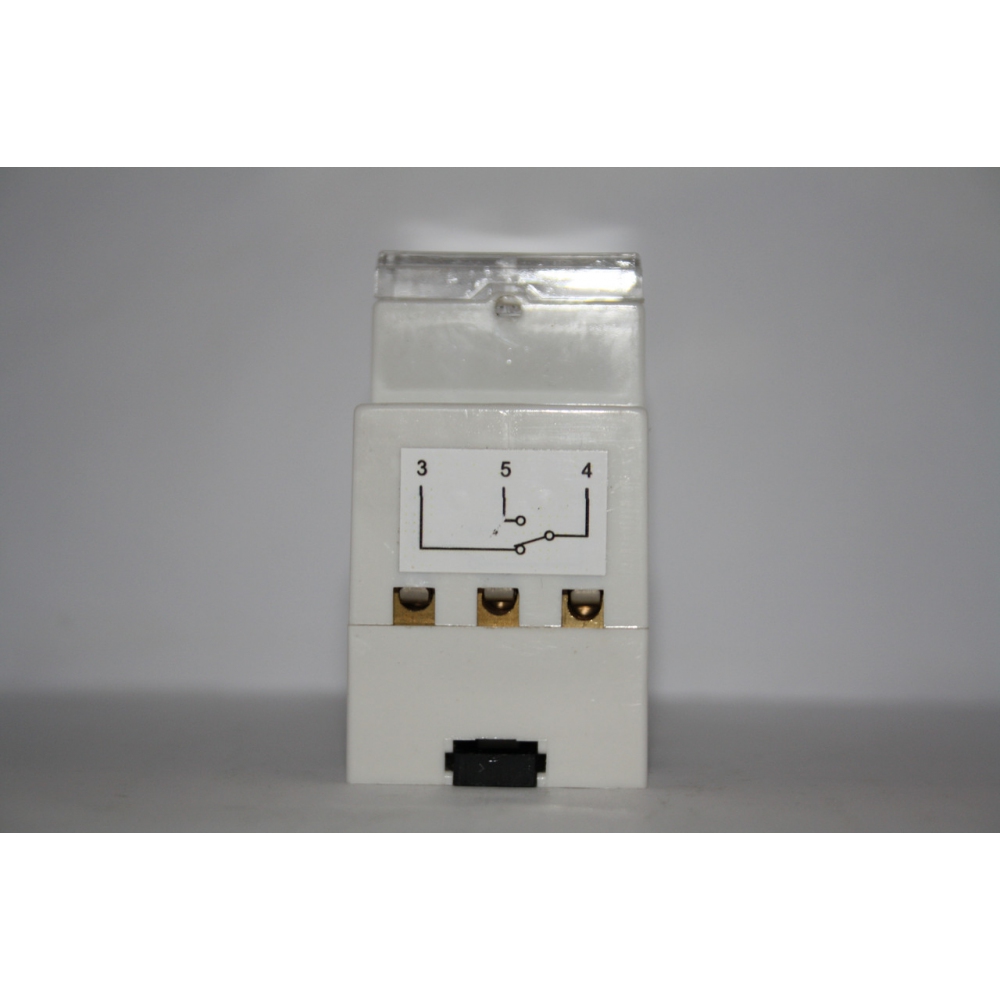

Цепи для подключения резервного электрогенератора выделены на схеме штриховой линией и задействуются в случае необходимости. Устройство поставляется с заводскими настройками и сразу готово к работе (см. таблицу).

При необходимости пользователь может самостоятельно изменить параметры защиты, вернуться к заводским настройкам и отключить нагрузку от сети .

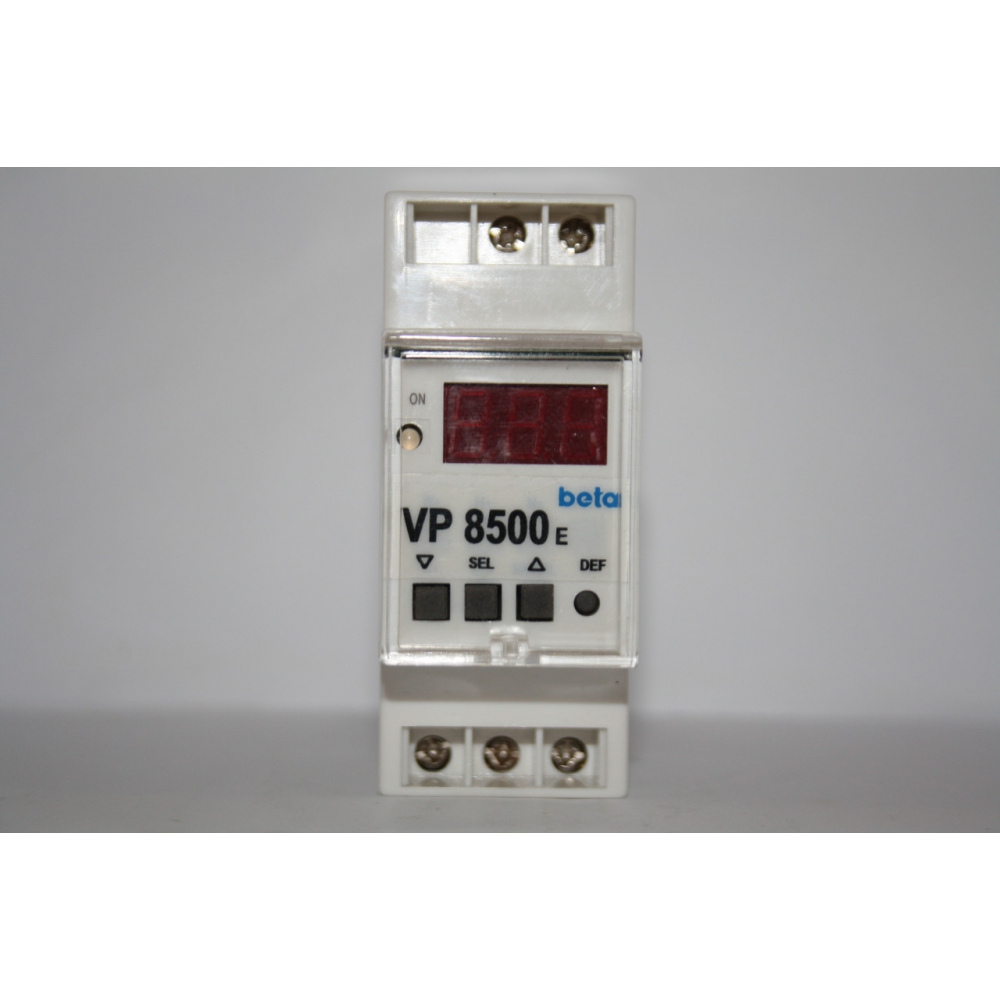

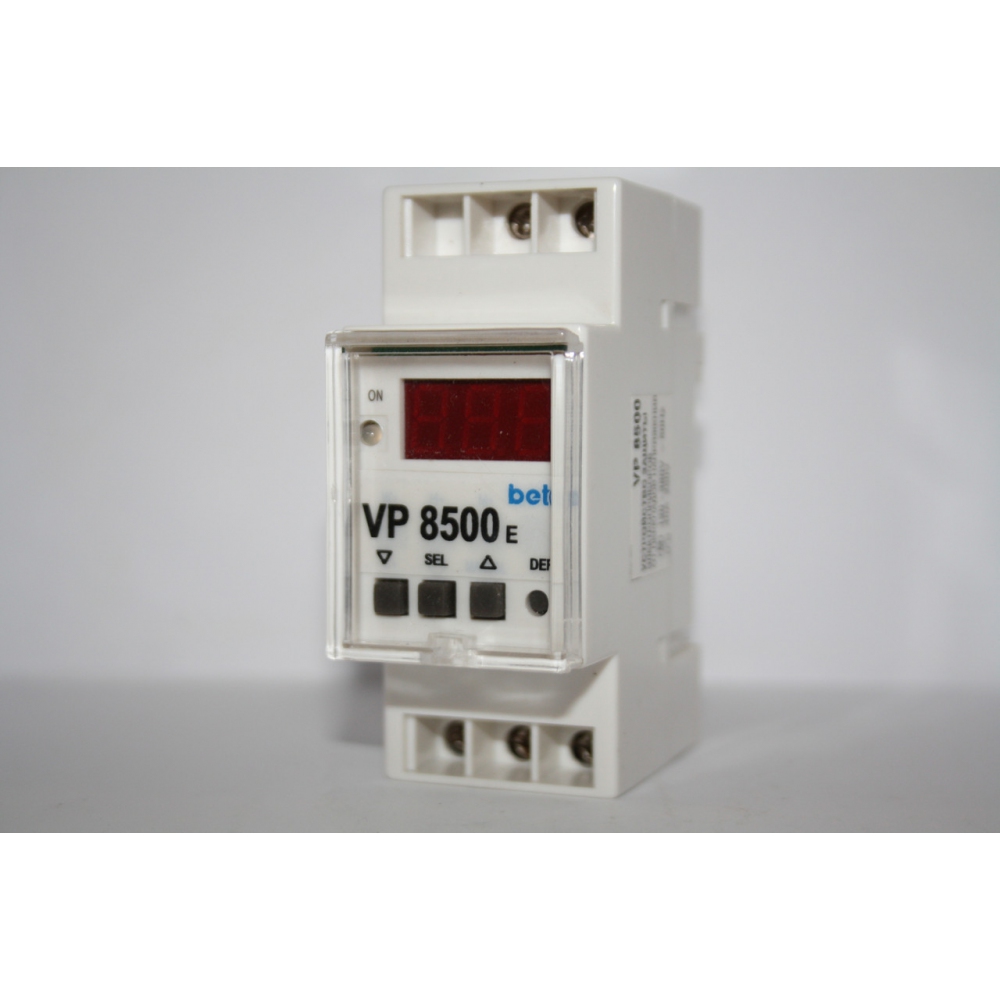

Установить выключатели автоматические в положение ВКЛ, на дисплее появится надпись bEtA, а затем значение напряжения в сети, например u220.

Установка нижнего порога: - нажать и удерживать кнопку “SELECT” до появления надписи Udn, отпустить кнопку, появившееся значение нижнего порога изменить кнопками ”r” или “s” до требуемого. Через несколько секунд порог будет записан в энергонезависимой памяти (момент записи сопровождается горизонтальными черточками), а на дисплее появится значение напряжение в сети.

Установка верхнего порога: - нажать и удерживать кнопку “SELECT” до появления надписи UUP, отпустить кнопку, далее аналогично пунктам ранее

 Установка времени задержки: - нажать и удерживать кнопку “SELECT” до появления надписи tir, отпустить кнопку, далее аналогично пунктам ранее

Установка заводских настроек: - нажать кнопку “DEF”, на дисплее сменятся надписи DEF, Udn 175, Uup 245, tir 20, bEtA и наконец значение напряжения в сети.

Отключение / включение нагрузки: - нажать и удерживать кнопку “SELECT” до появления надписи oFF, отпустить кнопку, нагрузка отключится, надпись сохраняется на дисплее. Для включения нагрузки нажать и удерживать кнопку “SELECT” до появления надписи On, отпустить кнопку, нагрузка включится, а на дисплее появится значение напряжения сети.

При установке порогов защиты используйте руководства по эксплуатации подключаемых электроприборов. Таблица рекомендуемых параметров настройки

ПОРЯДОК РАБОТЫ

Установить выключатели автоматические в положение ВКЛ. Устройство защиты не подключит нагрузку до тех пор, пока не истечет установленное время задержки при нормальном напряжении в сети в противном случае - пока не нормализуется напряжение. Если напряжение позже выйдет за пределы, установленные в нем ранее, защищаемый электроприбор опять будет отключен.

Через время, заданное пользователем, при нормализации напряжения в сети, электроприбор будет подключен снова или будет находиться отключенным от сети до восстановления напряжения до допустимого значения.

В режиме, когда защищаемый электроприбор отключен от сети, индикатор нагрузки светится красным цветом, сигнализируя об аварии сети.

Если сеть в норме и нагрузка подключена, индикатор нагрузки светится зеленым цветом. На дисплее отображается значение напряжения сети.

Аварийное отключение (10 мин.) в случае перегрузки и перегреве клемм сопровождается надписью на дисплее Hot

Более подробно о работе с устройством см. файл ТО и ИЭ VP8500
