Нагрузочная вилка НВ-05 100А, ОРИОН, СПб

Нагрузочная вилка предназначена для определения степени заряженности и исправности автомобильной аккумуляторной батареи с номинальным напряжением 12 вольт; а также проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.

Технические характеристики:

• Номинальное напряжение АБ: 12 В
• Емкость тестируемых АБ: до 190 А-ч
• Диапазон вольтметра: 5-30 В
• Точность: 1%
• Номинальное сопротивление: 0,1Ом ± 10%
• Рабочий диапазон температур: –30°С – +60°С
• Время измерения:
  • под нагрузкой, электрод «Н»: не более 5 сек.
  • без нагрузки, электрод «В»: не ограничено

Особенности

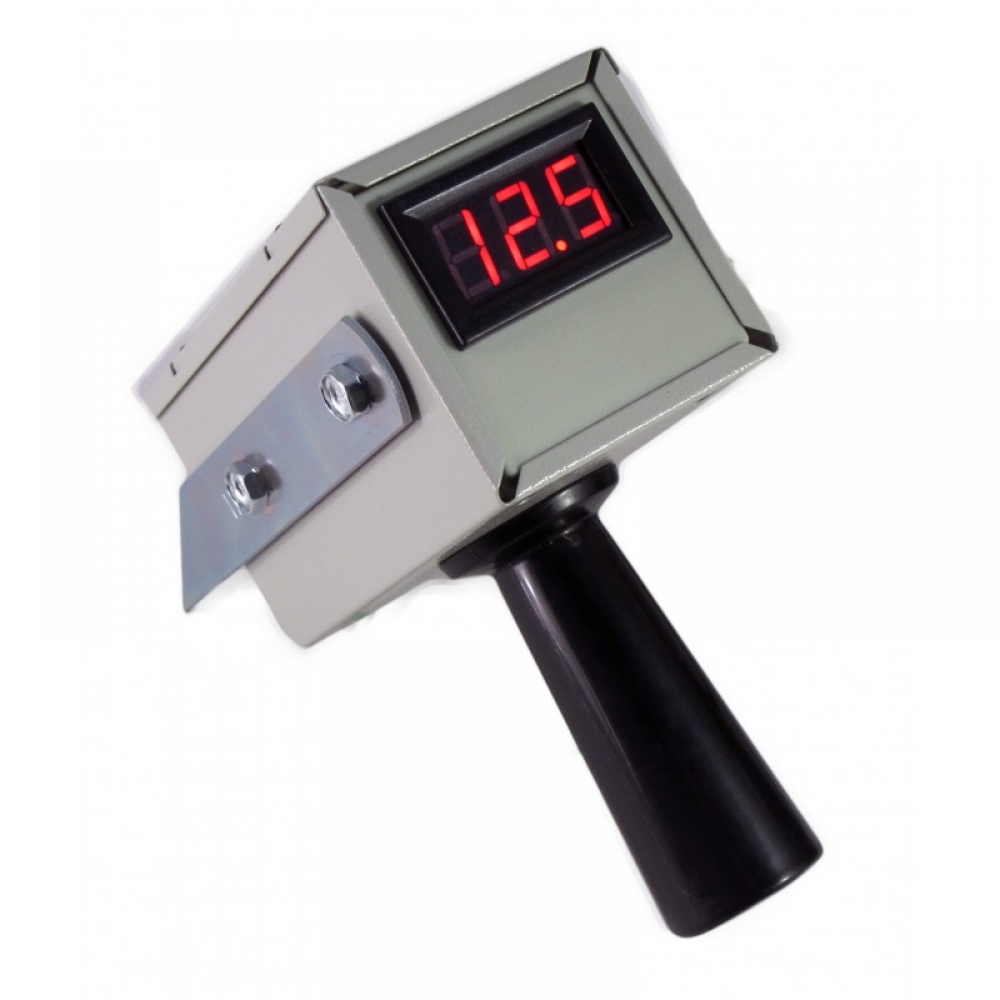

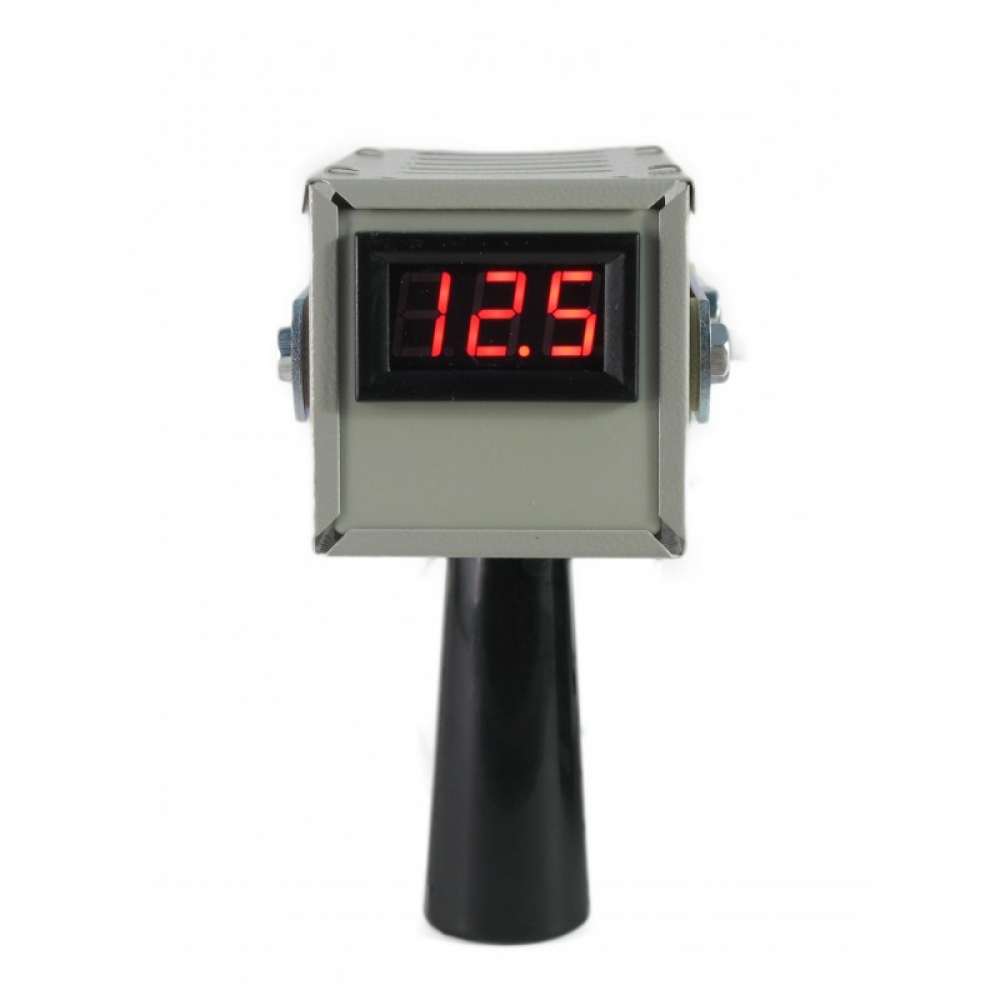

Цифровой LED вольтметр облегчает считывание показаний в условиях плохой видимости.

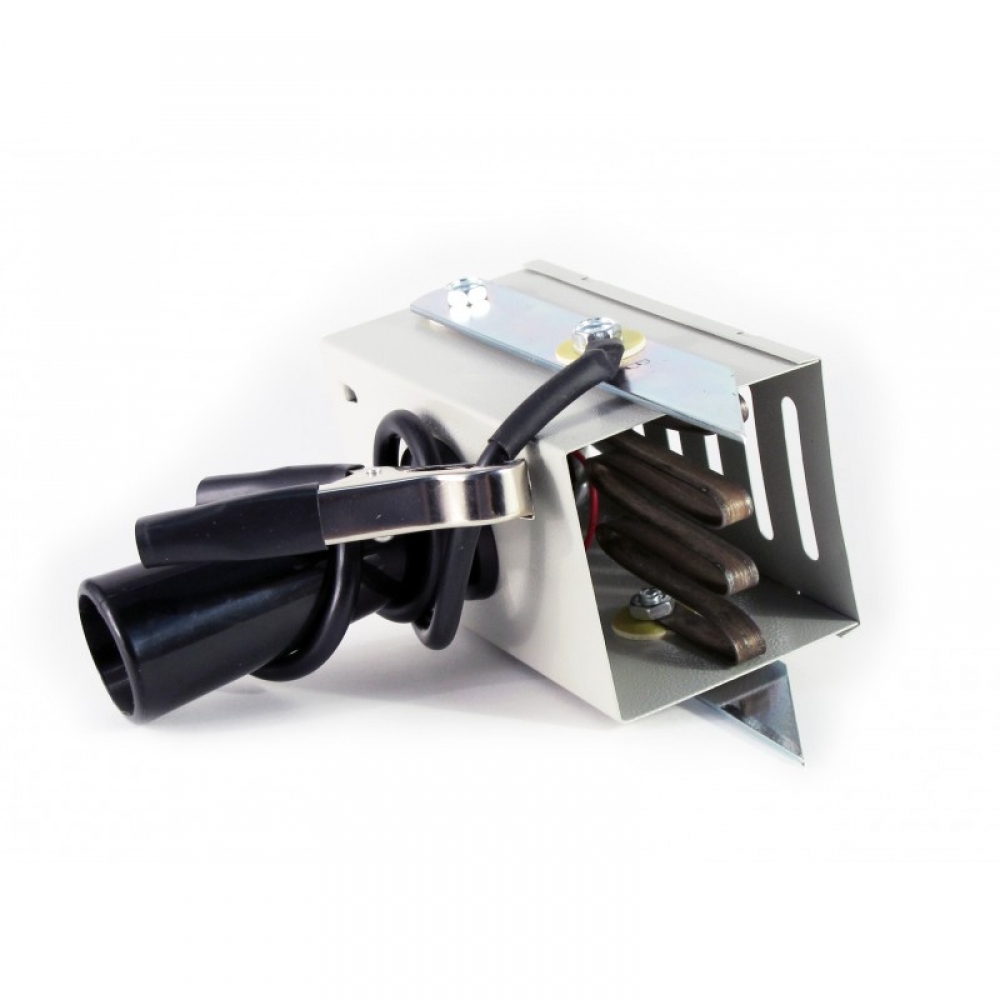

Наличие двух электродов упрощает использование прибора.
Коррозиестойкое покрытие корпуса прибора.

Проверка аккумулятора с помощью нагрузочной вилки

С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.

Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.

Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.

Если напряжение ниже 1,4 В, батарея неисправна.

Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В - о 50%-ной разрядке, в диапазоне 1,6-1,7 В - о 25%-ной разрядке, в диапазоне 1,3-1,4 В - о 100%-ной разрядке или о неисправности элемента.

При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.
