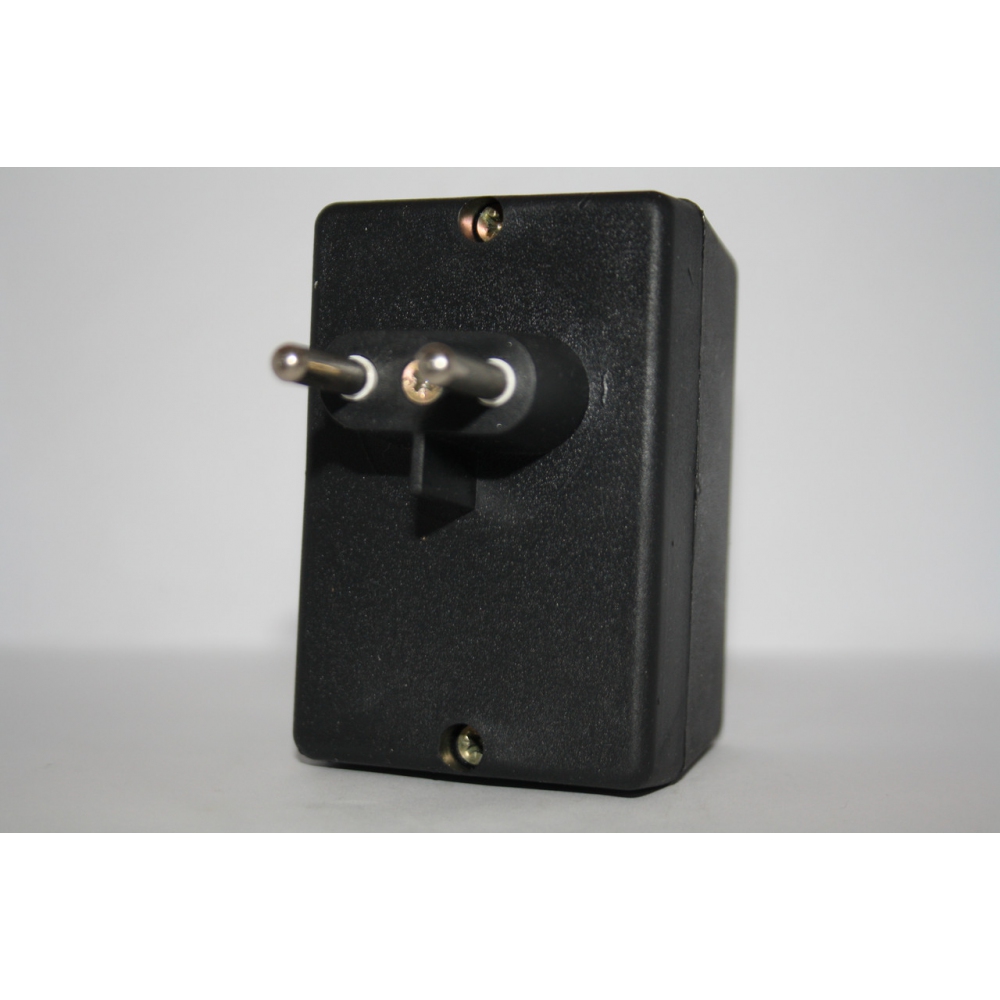

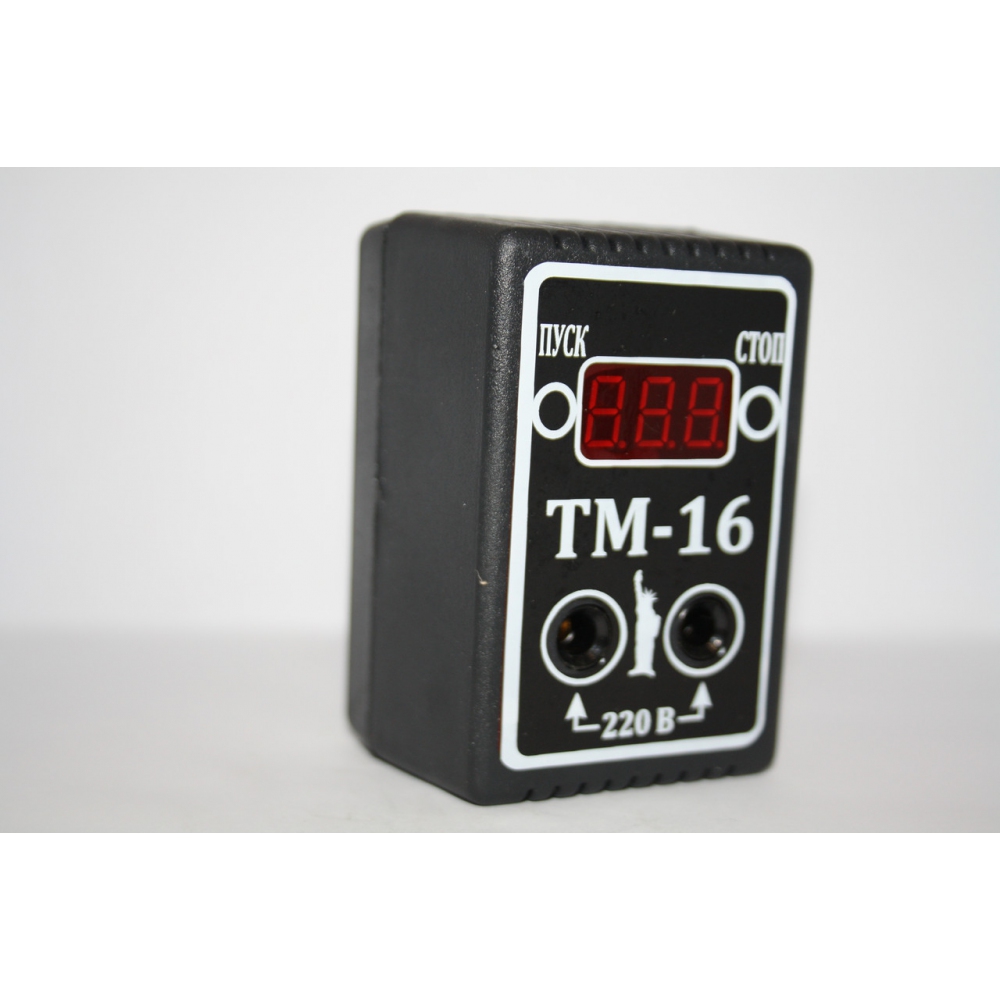

Таймер многорежимный ТМ-16 розеточный в Донецке

Таймер предназначен для коммутации устройств с сетевым питанием в зависимости от установленных временных интервалов.

Основные технические характеристики.

1.Напряжение питания, В 220±30%

2.Максимальный ток нагрузки, А 16

3.Режимы работы однократный, циклический

4.Режимы запуска автоматический, ручной

5.Диапазоны выдержек секунды, минуты, часы

6.Длительность выдержек 0 ÷ 999

Описание режимов.

1. Режимы работы – однократный или циклический.

Однократный – при запуске таймера нагрузка подключается к сети. По истечении установленного времени нагрузка отключается и таймер переходит в состояние ожидания с индикацией « --- ». Циклический – при запуске таймера нагрузка периодически подключается и отключается от сети через установленные интервалы времени.

2. Режимы запуска – автоматический или ручной.

Автоматический – при подаче сетевого напряжения таймер начинает выполнение программы. Ручной – при подаче сетевого напряжения таймер переходит в состояние ожидания. Запуск программы осуществляется нажатием кнопки « ПУСК ».

Настройки режимов.

Для выполнения настроек режимов необходимо отключить таймер от сети.

1. Для изменения режима работы (однократный, циклический) необходимо нажать кнопку « ПУСК » и при нажатой кнопке подключить таймер к сети. Режим работы изменится на противоположный: « SIN » - однократный или « CYC » - циклический.

2. Для изменения режима запуска (автоматический, ручной) необходимо нажать кнопку « СТОП » и при нажатой кнопке подключить таймер к сети. Режим запуска изменится на противоположный: « AUT » - автоматический или « РУЧ » - ручной.

Настройки выдержек.

Настройки выдержек проводятся при включенном в сеть таймере.

1. Для входа в настройки необходимо одновременно нажать и отпустить обе кнопки.

2. Таймер переходит на установку диапазона выдержек. Нажатиями кнопок « ПУСК »или « СТОП » осуществляется переключение диапазонов выдержек: секунды - « SEC »; минуты - « 60С »; часы - « ЧАС ».

3. Через 5 секунд после последнего нажатия кнопок таймер перейдет на ввод времени включенного состояния - « on ». Еще через 5 секунд индикатор покажет установленное ранее время. Изменяемый разряд будет отображаться мигающим. Кнопкой « ПУСК » выбирается изменяемый разряд, кнопкой « СТОП » проводится изменение значения разряда.

4. Через 5 секунд после последнего нажатия кнопок таймер перезапустится для работы с новыми настройками, если был выбран однократный режим работы. Если был установлен циклический режим, то таймер перейдет на ввод времени выключенного состояния - « OFF ». Порядок действий аналогичен вводу времени включенного состояния.

Порядок эксплуатации.

1. Провести настройку режимов работы и запуска в соответствие с выполняемой задачей.

2. Выполнить ввод необходимых временных интервалов.

3. Подключить нагрузку к таймеру, подключить таймер к сети. В автоматическом режиме таймер начнет выполнять программу. В ручном режиме для запуска таймера необходимо нажать кнопку « ПУСК ».

4. При работе таймера на индикаторе отображается время, оставшееся до окончания выдержки.

5. Нажатием кнопки « СТОП » таймер переводится в состояние ожидания - « --- ». Нагрузка отключается от сети. Повторный запуск программы проводится нажатием кнопки « ПУСК ».
