Реле защиты - мультипротектор МР01 в Донецке

Мультипротектор MP 01 - это устройство защиты от перепадов напряжения в сети с функцией ограничения мощности нагрузки.

Мультипротектор MP 01 предназначен для автоматического отключения-включения электроприборов при выходе напряжения или тока за пределы значений заданных пользователем.

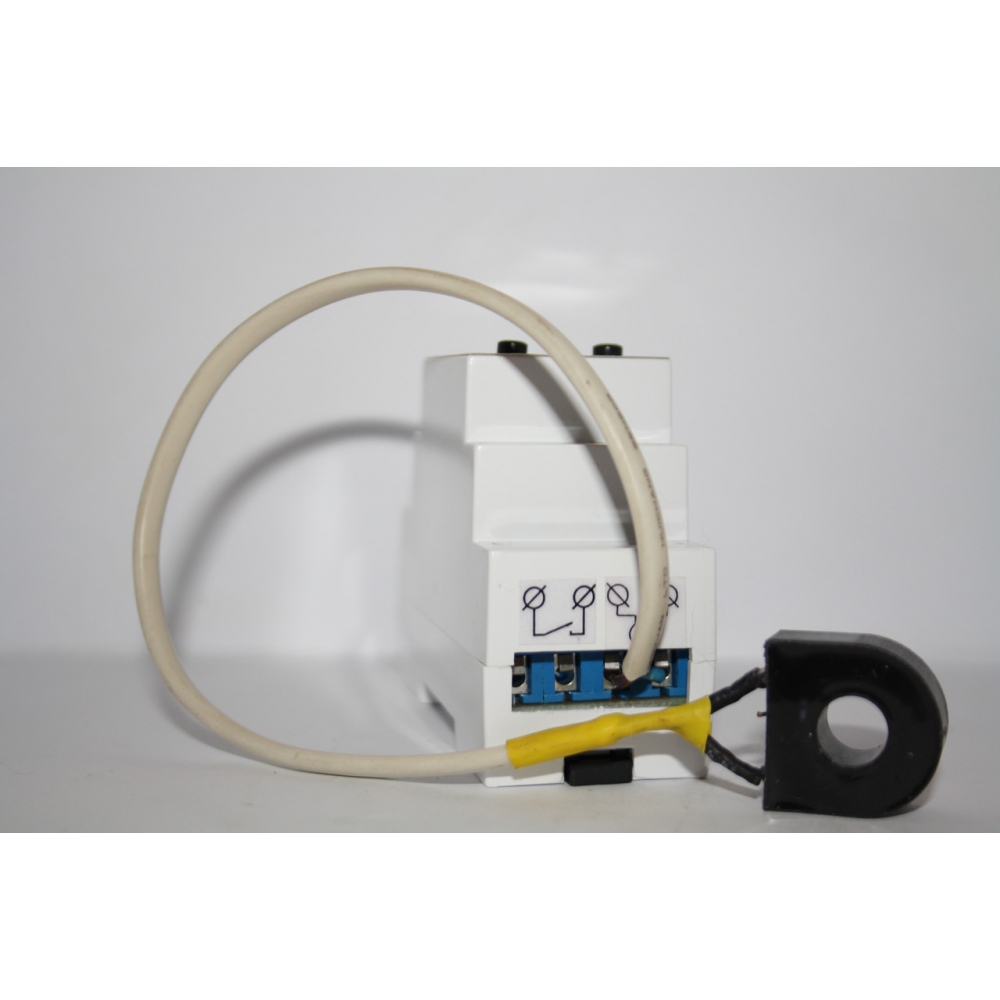

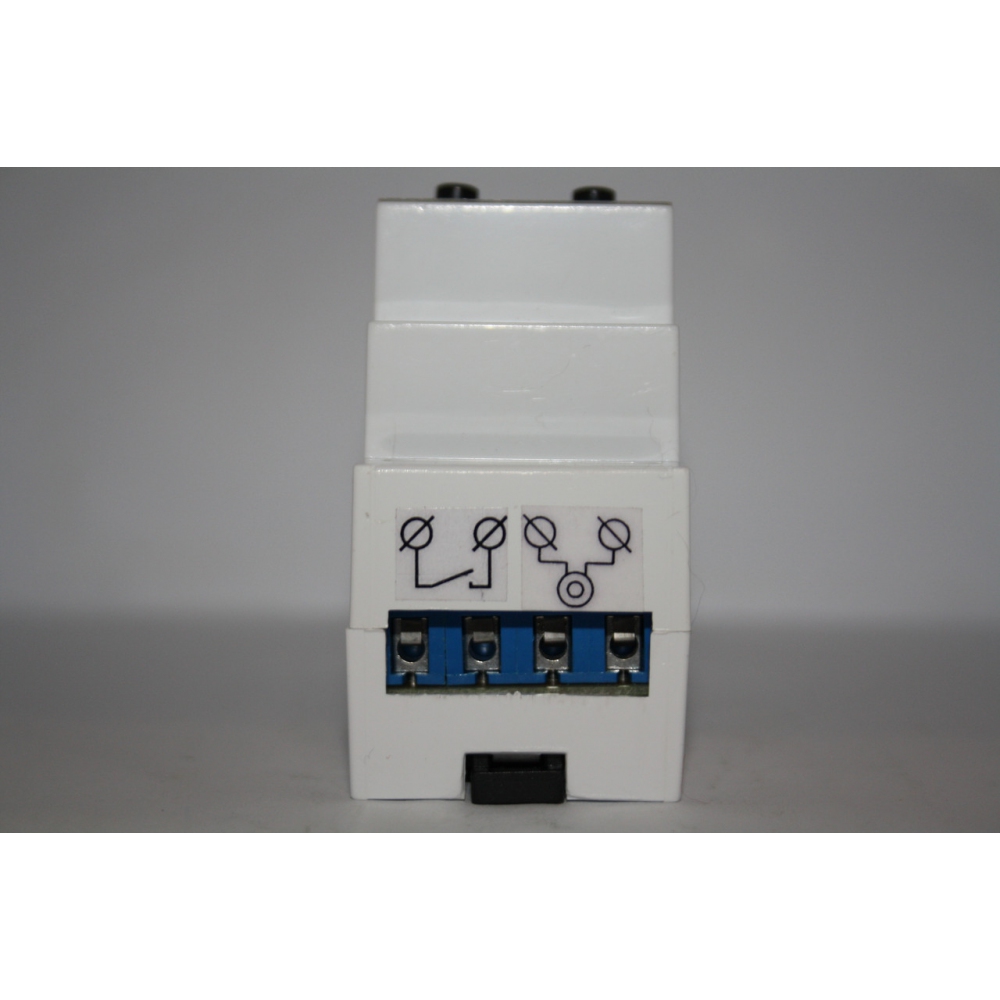

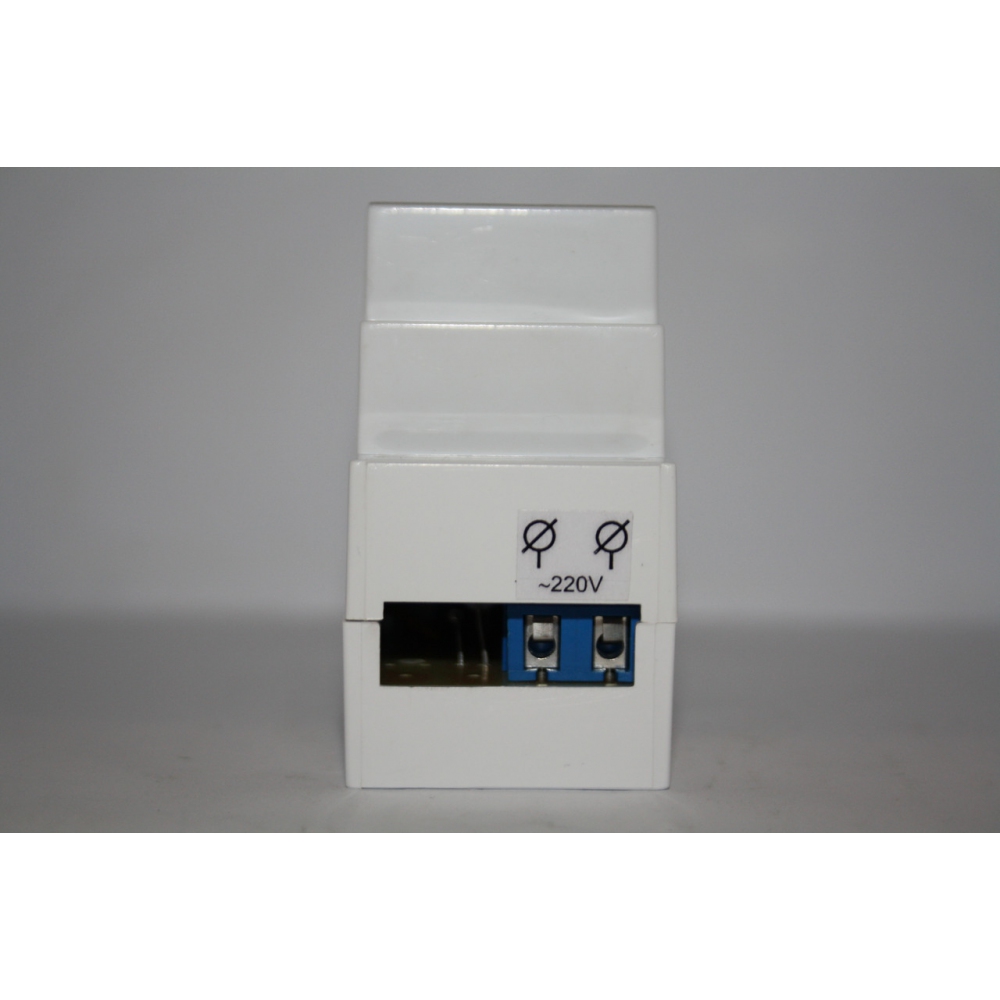

Устройство конструктивно выполнено в корпусе, предназначенном для монтажа на DIN-рейку.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Рабочий диапазон напряжений устройства, В 120 - 380

Максимальный ток (без контактора), А 16

Дискретность установки порогов напряжения, В 1

Габариты, мм 35 х 86 х 66 Масса, кг < 0,11 (0,13)

ДАННЫЕ ЗАДАВАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ

Время задержки срабатывания при превышении тока, сек 1 - 99

Максимальный ток нагрузки, А 2 - 100

Время включения после аварии, сек. 1 - 999

Нижний предел напряжения, В 120 - 210

Верхний предел напряжения, В 210 - 300

 ПОРЯДОК РАБОТЫ

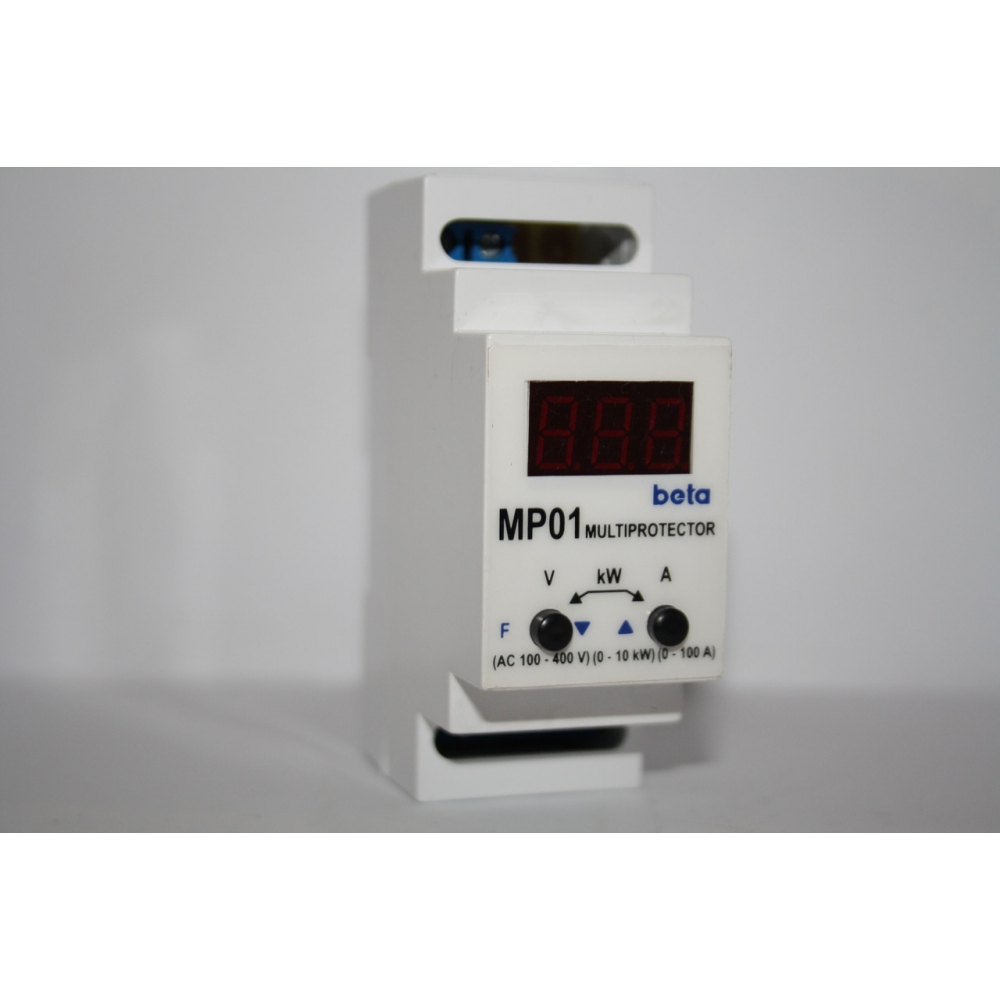

   По умолчанию мультипротектор МР01 находится в режиме индикации напряжения. Для переключения в режим индикации тока нажмите кратковременно на кнопку F2-А. Для переключения в режим индикации мощности подключенной нагрузки нажмите кратковременно на обе кнопки F1+F2. Для возврата к режиму индикации напряжения нажмите кратковременно на кнопку F1-V.

   Мультипротектор МР01 измеряет напряжение в сети и, если напряжение выйдет за пределы установленные в нем ранее Udn, Uup, защищаемые электроприборы будут отключены.

  Мультипротектор МР01 переходит в режим индикации напряжения и цифры на дисплее начинают мигать. Через время tir, заданное пользователем, при нормализации напряжения в сети, электроприборы будут подключены снова или будут находиться отключенными от сети до восстановления напряжения до допустимого значения.

  Мультипротектор МР01 измеряет ток потребления электроприборов и, если ток потребления станет выше установленного пользователем Iup, через время tbF, электроприборы будут отключены. Мультипротектор МР01 переходит в режим индикации тока, цифры на дисплее начинают мигать. Электроприборы будут находиться в отключенном состоянии до перезапуска устройства вручную (нажатием на кнопку F2 до появления на дисплее надписи ON). После чего прибор перезагружается и переходит к обычной работе.

  В режиме, когда защищаемые электроприборы отключены от сети, цифры на индикаторе мультипротектора МР01 мигают. Предусмотрена функция ручного отключения электроприборов. Для этого необходимо нажать и удерживать кнопку F2 до появления на индикаторе устройства надписи oFF и отпустить кнопку. Для включения электроприборов необходимо нажать и удерживать кнопку F2 до появления надписи oN и отпустить кнопку.

 Более подробно о работе с МР01 - см. файл ТО и ИЭ МР01
