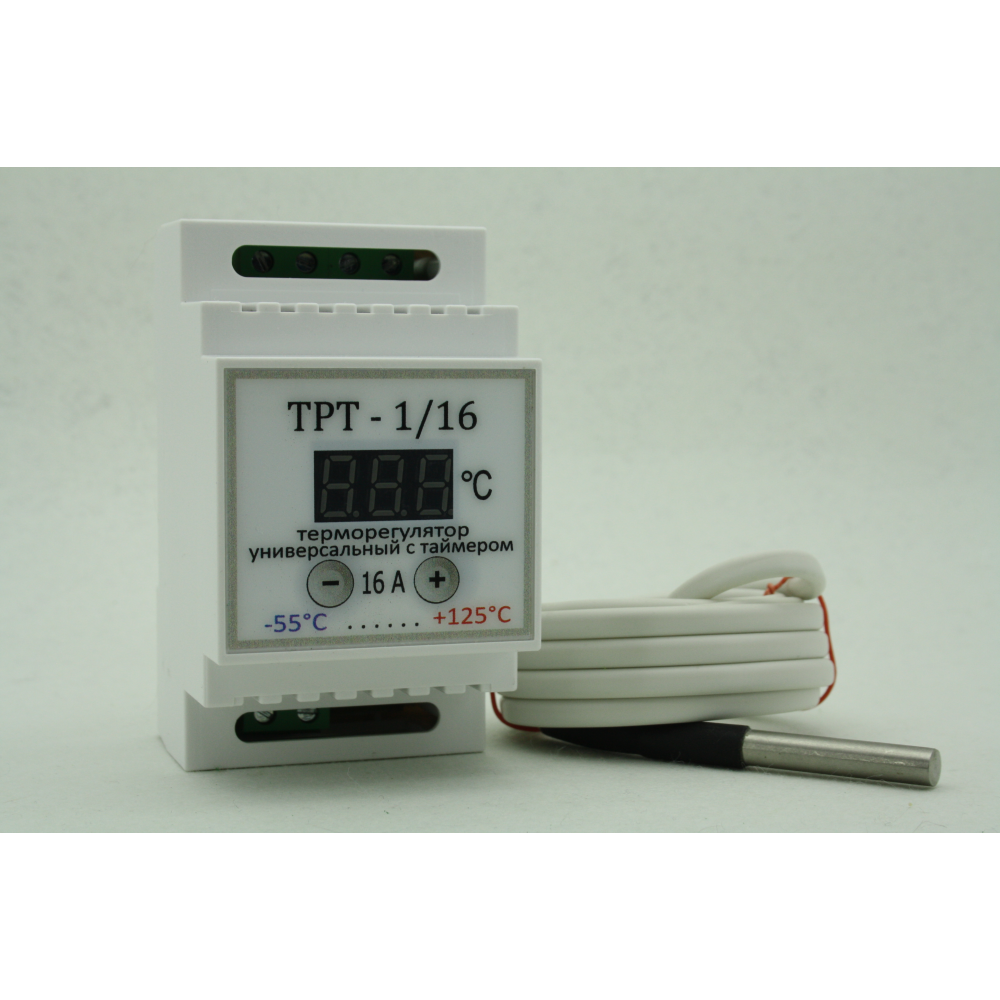

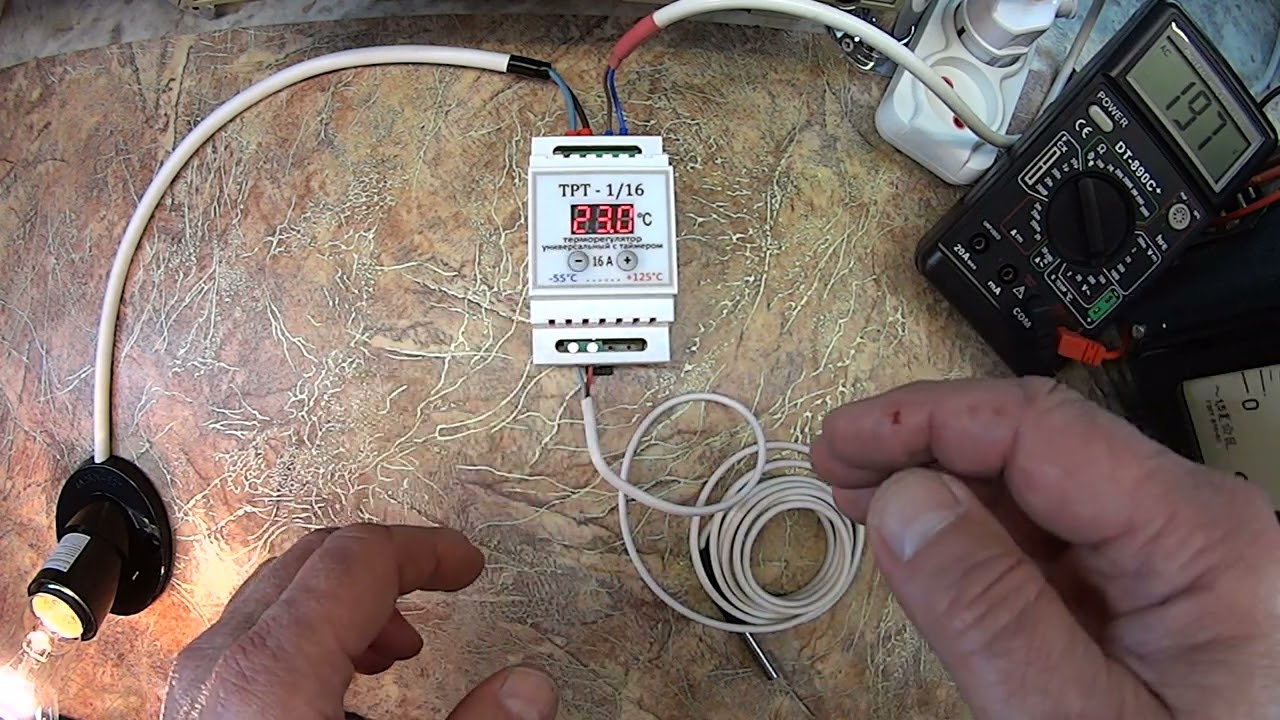

ТРТ-1/16 Терморегулятор универсальный с таймером на DIN - рейку - 55 град.С + 125 град.С для автоклава

Терморегулятор с таймером ТРТ-1/16 - устройство для автоматического поддержания температуры в заданном диапазоне в течение заданного времени. Используется для управления работой нагревательных или охлаждающих приборов. Применяется главным образом для контроля температуры в автоклавах, а также системах отопления, инкубаторах, теплицах, в системах охлаждения, для теплых полов и т. д.

ВНИМАНИЕ! Цена указана для исполнения с негерметичным датчиком. При заказе изделия с герметичным датчиком (нерж гильза диам. 6 мм длиной 5 см) цена увеличивается на 300 руб.. В заказе ОБЯЗАТЕЛЬНО укажите исполнение датчика!

Условия эксплуатации

1.Не подключать электроприборы суммарной мощностью выше 3500 Вт.

2.Использовать в сухих помещениях, не допускать попадания влаги внутрь корпуса.

3.Не погружать термодатчик без защитных чехлов в химически активную среду.

4.Не разбирать и не использовать с поврежденным корпусом.

5.Не использовать с поврежденным корпусом или проводом датчика, т.к. датчик температуры

гальванически не развязан с сетью питания 220 В.

Технические параметры

Напряжение питания . . . . . . . . . . 220В ± 10%

Потребляемая мощность. . . . . . . . . < 3 Вт

Max ток подключаемой нагрузки. . . . . 16 А

Установка времени работы . . . . . . . 0 … 999 мин

Пределы регулируемой температуры . . . -55°С … +125°С

Дискретность измерения температуры . . 0,1°С

Погрешность измерения

в рабочем диапазоне, не более. . ±0,1°С

Датчик температуры . . . . . . . . . . DS18B20

(производится с двумя вариантами датчика: в герметичном корпусе - металлической гильзе и негерметичном - в термоусадочной трубке)

Габариты (без датчика) . . . . . . . . 90x70x52 мм

Подключение

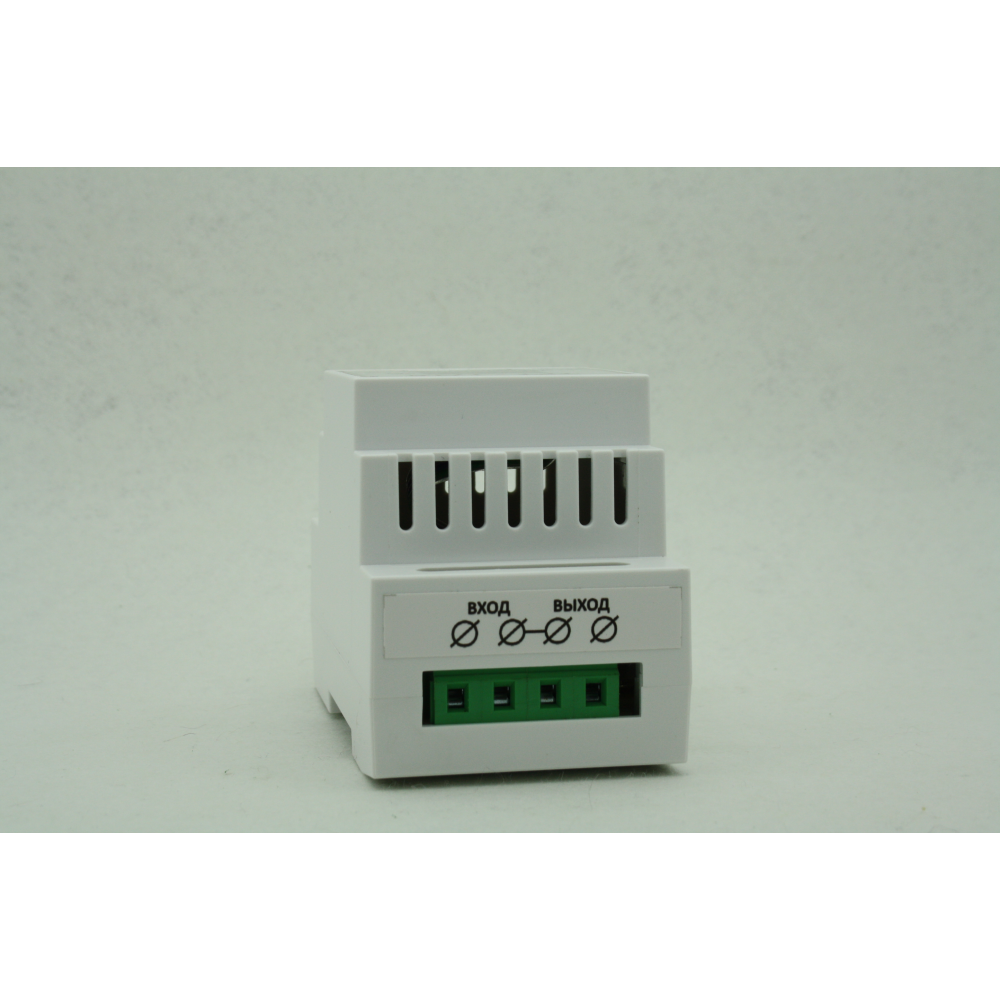

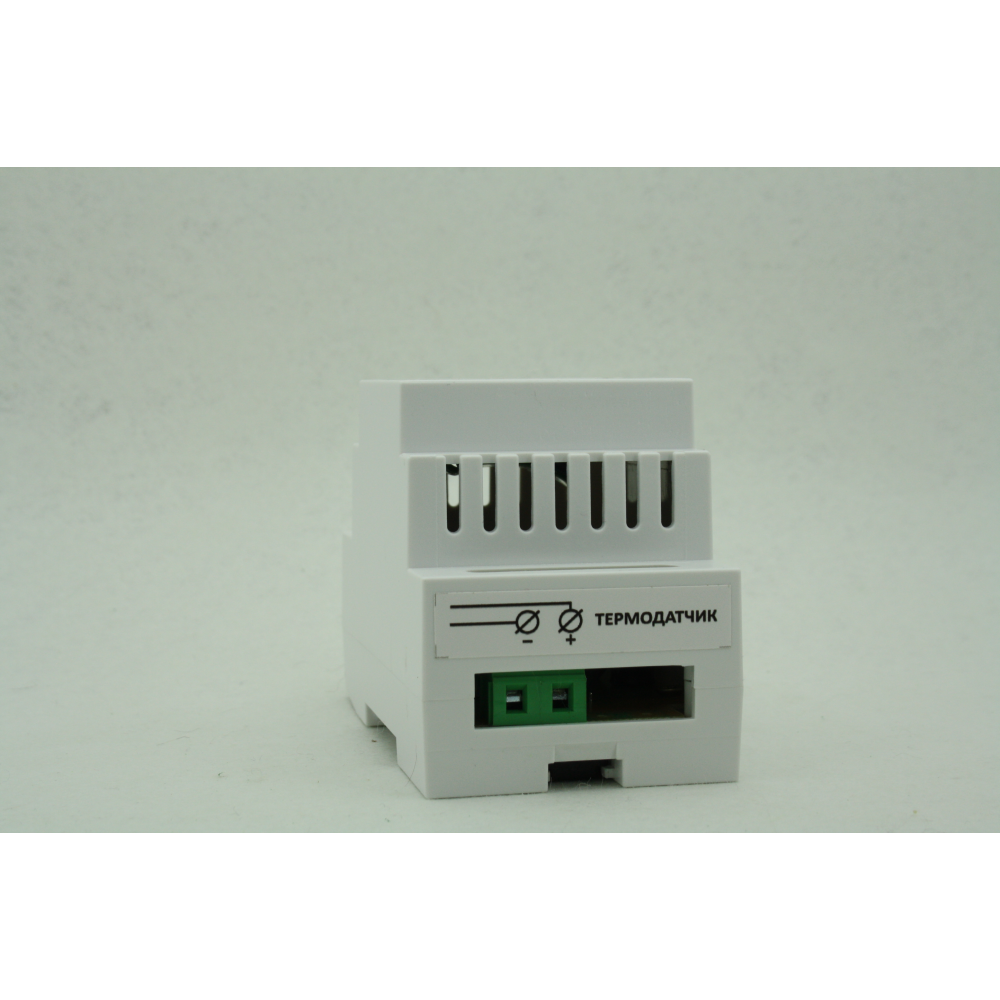

     Установить устройство на DIN-рейку и надежно закрепить. Не производить подключение под напряжением! Подключить входные и выходные провода (сечением не менее 2,5 мм2 для 16 А) соответственно обозначениям на этикетках устройства.  Подключить выводы термодатчика («+» - красный провод, «-» -  провод другого цвета).

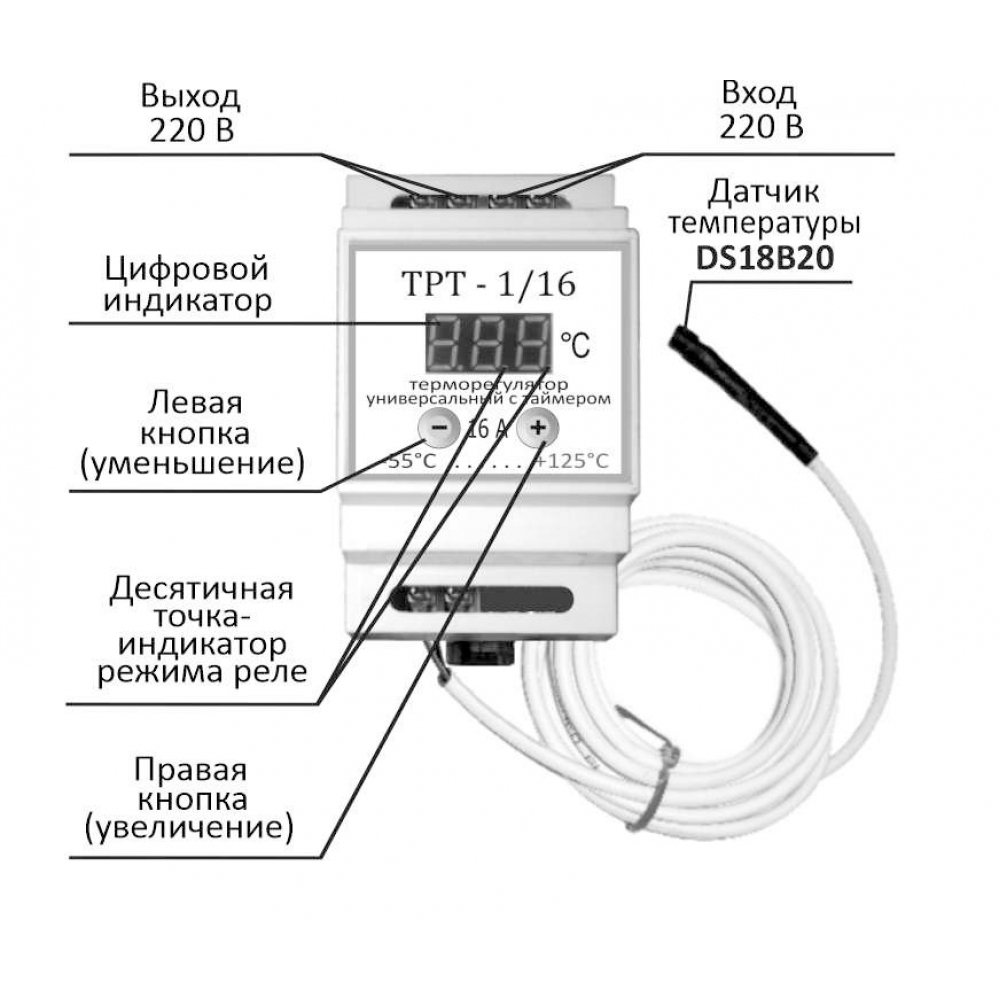

Схема подключения

Настройка и работа

При включении в сеть терморегулятора ТРТ-1/16 на цифровом индикаторе появляется на 5 сек. заставка и в это время выполняется программа тестирования терморегулятора. В случае обрыва датчика на индикаторе высветится надпись «Err», при коротком замыкании датчика - «inu». Если тестирование прошло успешно:

- если время работы таймера равно нулю, на индикаторе будет показано значение температуры на термодатчике, устройство работает в режиме терморегулятора без ограничения по времени;

- если время работы таймера установлено не в ноль, на индикаторе значение температуры на термодатчике будет чередоваться с надписью «oFF», реле будет выключено (режим термометра).

При первоначальном включении терморегулятора нужно установить диапазон температуры и время поддержания температуры в заданном диапазоне.

Для ввода диапазона температуры нажмите и удерживайте 2-3 сек. левую кнопку. Появится мигающая надпись «on», затем надпись «ton». Отпустите кнопку. Высветится ранее введенное значение нижней границы температуры. Введите нужное значение при помощи кнопок: правая - увеличение, левая - уменьшение. Через 4-5 сек появится надпись «toF» и ранее введенное значение верхней границы температуры. Введите нужное значение.

Терморегулятор автоматически устанавливается в режим нагрева, если введенное значение ton меньше toF, и в режим охлаждения, если ton больше toF. Если ton = toF, терморегулятор работает в режиме термометра независимо от установленного времени работы таймера. В режиме нагрева к терморегулятору подключаются автоклавы, лампы, ТЕНы и прочие нагревательные приборы, в режиме охлаждения - различные холодильные установки.

Для установки времени работы таймера нажмите и удерживайте 2-3 сек. правую кнопку. Появится мигающая надпись «oFF», затем надпись «-t-». Отпустите кнопку. Высветится ранее введенное значение времени работы таймера. Введите нужное значение. Если установленное время равно нулю, время работы устройства в режиме регулятора температуры не ограничено.

Чтобы включить реле, нажмите и удерживайте левую кнопку до появления мигающей надписи «on», после чего отпустите кнопку. На индикаторе будет высвечиваться значение температуры на датчике. Если время работы таймера установлено не в ноль, таймер запустится, когда температура достигнет значения ton, и с этого момента на индикаторе значение температуры на датчике будет чередоваться с обратным отсчетом таймера (в течение времени t1 и t2 соответственно). Через установленное время устройство отключит реле и перейдет в режим термометра.

При включенном реле мигает десятичная точка на индикаторе.

Когда устройство работает в режиме термометра, на индикаторе температура на датчике чередуется с надписью «oFF» (по 3 сек).

Чтобы отключить реле в любой момент, нажмите и удерживайте правую кнопку до появления мигающей надписи «oFF», после чего отпустите кнопку. При этом таймер сбросится.

Чтобы изменить значения t1 и t2 или если возникла необходимость откалибровать терморегулятор по поверенному термометру, нажмите и удерживайте 3-4 сек. обе кнопки. Появится надпись «---», затем надпись «t-1». Отпустите кнопки. Введите значения t1 и t2 (в секундах). Затем появится надпись «CAL». Введите поправку (от -5°С до +5°С), на которую будут изменяться показания термодатчика.
